در مهندسی سیستم های حفاظت الکترونیک و نظارت تصویری تحت شبکه (IP Surveillance)، فناوری تامین توان از طریق اترنت یا PoE (Power over Ethernet) به عنوان بستر استاندارد و بدون جایگزین جهت انتقال هم زمان سیگنال های داده و جریان الکتریکی DC بر روی زیرساخت واحد کابل های زوج سیم تابیده شده (Twisted Pair) به کار گرفته می شود. حذف نیاز به کابل کشی موازی فشار ضعیف، پریزهای برق مستقل در ارتفاع، آداپتورهای پراکنده محلی و تمرکز بخشیدن به مدیریت مصرف انرژی در رک های مرکزی، بازده اقتصادی و ایمنی شبکه را افزایش می دهد. با این وجود، انتقال متمرکز توان چالش های فنی حساسی را در مرحله طراحی و استقرار زیرساخت به همراه دارد.
یکی از پرتکرارترین دلایل ناپایداری سیستم های مداربسته، خرابی های متناوب تجهیزات، قطع شدن ضبط تصاویر و خاموشی های پیش بینی نشده، ناشی از خطاهای محاسباتی در تعیین توان سوئیچ poe و عدم ارزیابی دقیق توان پیک مصرف کننده ها است. بسیار معمول است که یک سامانه نظارت تصویری در طول روز و در شرایط آزمایشگاهی با پایداری کامل فعالیت کند، اما با فرارسیدن شب یا افت دمای محیط، دوربین ها وارد چرخه بازراه اندازی متوالی (Boot Loop) شده یا به طور کامل از مدار خارج شوند. این نارسایی ها مستقیماً به نادیده گرفتن ماهیت متغیر بارهای الکترومکانیکی دوربین، افت ولتاژ اهمی در مسیرهای طولانی کابل کشی و تخصیص ناکافی بودجه توان (PoE Power Budget) باز می گردد. برای دستیابی به یک طراحی مهندسی پایدار و بدون وقفه، انجام دقیق فرآیند محاسبه برق دوربین ip و همگام سازی آن با مشخصات سوئیچ های شبکه امری حیاتی است.

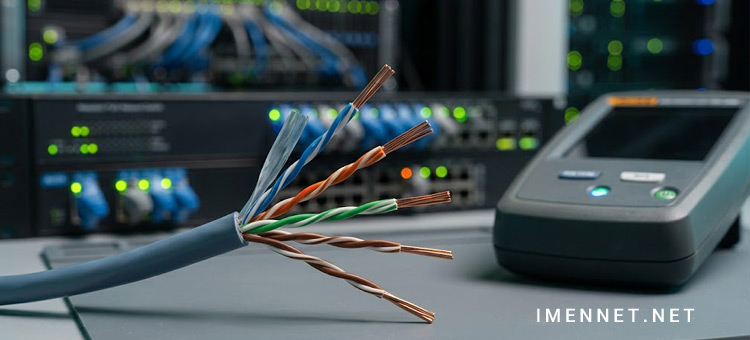

استانداردهای بین المللی IEEE 802.3 و رده بندی کلاس های توان
به منظور تضمین هماهنگی الکتریکی میان تجهیزات ارائه دهنده توان (تجهیزات PSE) و مصرف کننده ها (تجهیزات PD)، موسسه IEEE استانداردهای متنوعی را تعریف کرده است. این استانداردها حداقل ولتاژ کاری، توان تضمینی در سمت کلاینت و تعداد زوج سیم های فعال کابل شبکه را معین می نمایند.
سیر تحول استانداردهای سه گانه PoE، PoE+ و PoE++
پیشرفت دوربین های تحت شبکه از مدل های ساده ثابت به پردازشگرهای هوش مصنوعی و اسپیددام های قدرتمند، بازنگری در پروتکل های PoE را ضروری کرد. نسل های اصلی این فناوری عبارتند از:
- استاندارد IEEE 802.3af (معروف به Type 1): توان خروجی سوئیچ معادل ۱۵.۴۰ وات و توان تضمین شده در محل دوربین برابر با ۱۲.۹۵ وات است که بر بستر ۲ زوج سیم کابل منتقل می شود.
- استاندارد IEEE 802.3at (معروف به Type 2 یا PoE+): توان پورت سوئیچ را به ۳۰.۰ وات و توان تضمینی دریافتی را به ۲۵.۵۰ وات ارتقا داده و برای دوربین های موتورایز و دید در شب نیمه سنگین کاربرد دارد.
- استاندارد IEEE 802.3bt (معروف به PoE++ یا 4PPoE): در رده Type 3 توان ۶۰ وات (۵۱ وات تضمینی) و در رده Type 4 توان ۹۰ الی ۱۰۰ وات (۷۱.۳ الی ۹۰ وات تضمینی) را بر روی هر ۴ زوج سیم جهت کنترل تلفات گرمایی ارسال می کند.
| استاندارد IEEE | نام تجاری | تیپ تجهیز (Type) | زوج های فعال | ولتاژ PSE (ولت) | توان خروجی PSE (وات) | توان تضمینی PD (وات) | کلاس های تحت پوشش |
|---|---|---|---|---|---|---|---|
| IEEE 802.3af | PoE | Type 1 | ۲ زوج | ۴۴.۰ – ۵۷.۰ | ۱۵.۴۰ | ۱۲.۹۵ | کلاس ۰ الی ۳ |
| IEEE 802.3at | PoE+ | Type 2 | ۲ زوج | ۵۰.۰ – ۵۷.۰ | ۳۰.۰ | ۲۵.۵۰ | کلاس ۴ |
| IEEE 802.3bt | PoE++ | Type 3 | ۲ یا ۴ زوج | ۵۰.۰ – ۵۷.۰ | ۶۰.۰ | ۵۱.۰ | کلاس ۵ و ۶ |
| IEEE 802.3bt | 4PPoE | Type 4 | ۴ زوج | ۵۲.۰ – ۵۷.۰ | ۹۰.۰ – ۱۰۰.۰ | ۷۱.۳ – ۹۰.۰ | کلاس ۷ و ۸ |
چرخه شناسایی آنالوگ و کلاسهای توان ۰ تا ۸
سوئیچ های استاندارد و فعال پیش از اعمال ولتاژ عملیاتی، یک فرآیند تشخیصی سه مرحله ای شامل فاز شناسایی (Detection Stage) بر پایه مقاومت ۲۵ کیلواهم، فاز کلاس بندی (Classification Stage) و پایش پایداری امضای حفظ توان (MPS) را به اجرا درمی آورند. این مکانیزم سخت افزاری مانع از سوختن پورت ها و آسیب به تجهیزات دوربین مداربسته غیر PoE می شود.
| کلاس توان | جریان فاز کلاس بندی (mA) | استاندارد مبنا | سقف تخصیص توان PSE (وات) | بازه توان مصرفی PD (وات) | حوزه کاربرد در دوربین مداربسته |
|---|---|---|---|---|---|
| کلاس ۰ | ۰ الی ۴ | 802.3af | ۱۵.۴۰ | ۰.۴۴ – ۱۲.۹۴ | پیشفرض برای تجهیزات فاقد چیپ شناسایی کلاس |
| کلاس ۱ | ۹ الی ۱۲ | 802.3af | ۴.۰۰ | ۰.۴۴ – ۳.۸۴ | ماژول های میکروفون تحت شبکه و سنسورها |
| کلاس ۲ | ۱۷ الی ۲۰ | 802.3af | ۷.۰۰ | ۳.۸۴ – ۶.۴۹ | دوربین های پین هول و کیوب داخلی فاقد IR |
| کلاس ۳ | ۲۶ الی ۳۰ | 802.3af | ۱۵.۴۰ | ۶.۴۹ – ۱۲.۹۵ | دوربین های دام و بولت ثابت با دید در شب معمولی |
| کلاس ۴ | ۳۶ الی ۴۴ | 802.3at | ۳۰.۰۰ | ۱۲.۹۵ – ۲۵.۵۰ | دوربین های هوشمند مجهز به لنز موتورایز و IR قوی |
| کلاس ۵ | پاسخ پالسی چندگانه | 802.3bt (T3) | ۴۵.۰۰ | ۲۵.۵۰ – ۴۰.۰۰ | دوربین های سراسرنما (Panoramic) و پلاکخوان چندلاینی |
| کلاس ۶ | پاسخ پالسی چندگانه | 802.3bt (T3) | ۶۰.۰۰ | ۴۰.۰۰ – ۵۱.۰۰ | دوربین های PTZ اسپیددام با مادون قرمز لیزری |
| کلاس ۷ | پاسخ پالسی چندگانه | 802.3bt (T4) | ۷۵.۰۰ | ۵۱.۰۰ – ۶۲.۰۰ | دوربین های تلهمتری سنگین مجهز به فن و برف پاک کن |
| کلاس ۸ | پاسخ پالسی چندگانه | 802.3bt (T4) | ۹۰.۰۰ | ۶۲.۰۰ – ۷۱.۳۰ | دوربین های حرارتی و سامانه های برون شهری با گرم کن پرقدرت |

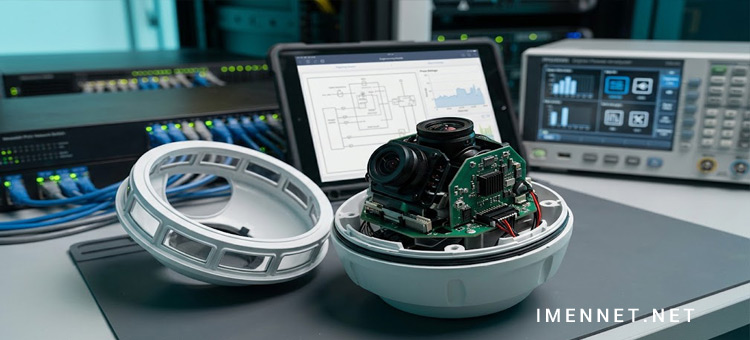

مؤلفه های سخت افزاری دوربین و عوامل مؤثر بر مصرف پیک
مصرف انرژی دوربین تحت شبکه هرگز رقمی ثابت نیست و با تغییر وضعیت نوری یا مکانیکی نوسان می کند. در نظر گرفتن توان نقطه اوج (Peak Power) در محاسبات مهندسی الزامی است تا زیرساخت در بدترین شرایط جوی دچار ناپایداری نشود.
فعال شدن هم زمان چیپست های هوش مصنوعی (NPU)، سنسورهای بزرگ، پروژکتورهای دید در شب و موتورهای الکترومکانیکی موجب افزایش چشمگیر مصرف برق دوربین در ساعات شب می گردد.
- زیرسیستم پردازش و هوش مصنوعی: سنسورهای 4K و پردازنده های عصبی تحلیل تصویر، بار مصرفی مداوم بین ۳ الی ۸ وات را بر چیپست تحمیل می کنند.
- نورپردازی مادون قرمز و مرئی: برداشته شدن فیلتر ICR و راه اندازی ال ای دی های دوربرد IR متناسب با متراژ پرتاب نور، بین ۴ الی ۲۵ وات بار اضافه ایجاد می نماید.
- مکانیزم های حرکتی PTZ و موتورایز: گشت زنی مداوم و تغییر شتاب زاویه ای در دوربین های اسپید دام مصرف لحظه ای را تا ۲۰ الی ۳۰ وات افزایش می دهد.
- سیستم های کنترل محیطی (هیتر و فن): المنتهای ضدیخ سرامیکی (PTC) در اقلیم های سردسیر توانی بین ۱۵ تا ۴۰ وات را به طور پیوسته طلب می کنند.
فیزیک خط انتقال: مقاومت کابل، افت ولتاژ و حرارت
کابل شبکه به عنوان یک مقاومت اهمی عمل کرده و عبور جریان برق DC باعث افت پتانسیل الکتریکی و تلفات حرارتی بر اساس قوانین اهم و ژول می شود. برای دستیابی به عملکرد بدون افت ولتاژ، مطابق مستندات انجمن TIA Telecommunications استفاده از هادی های استاندارد با سطح مقطع مناسب الزامی است.
بحران کابل های آلومینیوم با روکش مس (CCA) در PoE
کابل های CCA به دلیل مقاومت اهمی بین ۴۰ الی ۶۰ درصد بیشتر نسبت به کابل های تمام مس (Solid Bare Copper)، انتخابی غیراستاندارد و پرخطر برای سیستم های PoE هستند. این کابل ها در متراژهای بیش از ۴۰ متر موجب افت شدید ولتاژ و ریستارت های مکرر دوربین می گردند.
علاوه بر این، اتلاف حرارتی بالا در بسته های کابل متراکم (Cable Bundling)، موجب تخریب زودهنگام روکش کابل و افزایش ریسک حریق در داکت ها و رایزرها می شود. استانداردهای معتبر بین المللی نظیر TIA-568 و NEC استفاده از کابل های CCA را برای انتقال توان ممنوع کرده اند.
| رده کیفی کابل | گیج هادی (AWG) | متریال هادی | مقاومت حلقه در ۱۰۰ متر (Ω) | تلفات توان در بار ۲۵.۵ وات (وات) | تلفات توان در بار ۷۱ وات (وات) |
|---|---|---|---|---|---|
| Cat5e UTP | 24 AWG | مس خالص | ~ ۱۸.۸ | ۴.۵ | بحرانی / عدم تطابق استاندارد |
| Cat6 UTP | 23 AWG | مس خالص | ~ ۱۴.۵ | ۳.۵ | ~ ۱۷.۲ (تقسیم در ۴ زوج) |
| Cat6A F/UTP | 23 AWG | مس خالص | ~ ۱۳.۵ | ۳.۱ | ~ ۱۵.۵ (تقسیم در ۴ زوج) |
| Cat6 غیراستاندارد | 24 AWG | CCA (روکش مس) | ~ ۳۰.۰ | ۷.۵+ (افت شدید ولتاژ) | ممنوعیت اجرایی / ریسک حرارتی |
متدولوژی ریاضی و فرمول های محاسبه توان مصرفی سوئیچ PoE
تعیین دقیق توان مورد نیاز سوئیچ به کمک ۵ گام محاسباتی استاندارد انجام می پذیرد تا منبع تغذیه دچار بارگذاری بیش از حد نگردد.
- گام اول (محاسبه مجموع توان اوج بارها): استخراج توان مصرفی حداکثری کلیه دوربین ها در بدترین حالت از کاتالوگ سازنده
- گام دوم (محاسبه اتلاف خط کابل کشی): محاسبه افت توان ناشی از مسافت کابل برای هر پورت
- گام سوم (محاسبه توان خالص خروجی): جمع جبری توان اوج تجهیزات با مجموع افت مسیر
- گام چهارم (اعمال حاشیه اطمینان مهندسی): افزودن ضریب ایمنی ۲۰ الی ۳۰ درصدی (Safety Margin) جهت پوشش جریان های لحظه ای
- گام پنجم (محاسبه توان کل ورودی AC و UPS): تعیین بار مصرفی منبع تغذیه از برق شهری با احتساب راندمان (بین ۸۵ الی ۹۲ درصد) و توان بردهای سوئیچ
مدیریت هوشمند توان سوئیچ: کلاس سخت افزاری در برابر پروتکل LLDP
یک سوئیچ ۲۴ پورت PoE+ اسماً توانایی ارائه ۷۲۰ وات انرژی را داراست، در حالی که بودجه واقعی آن ممکن است ۲۵۰ یا ۳۷۰ وات باشد. درک شیوه تخصیص توان میان پورت ها از بروز کمبود انرژی در شبکه پیشگیری می کند.
تخصیص استاتیک بر پایه کلاس سخت افزاری
در سوئیچ های غیرمدیریتی، دستگاه بر مبنای مقاومت فاز شناسایی، کل توان سقف آن کلاس را برای پورت رزرو می نماید. به عنوان مثال برای یک دوربین کلاس ۴ با مصرف واقعی ۹ وات، ۳۰ وات کامل قفل میشود و ظرفیت باقیمانده سوئیچ بدون استفاده مسدود می گردد.
تخصیص پویا بر پایه پروتکل LLDP/LLDP-MED و اولویت بندی پورت ها
سوئیچ های مدیریتی هوشمند به کمک بسته های داده پروتکل LLDP-MED توان لحظه ای مورد نیاز را با دقت دهم وات مبادله کرده و تنها بار واقعی را به پورت اختصاص می دهند. این قابلیت اجازه می دهد بدون خرید سوئیچ های گران قیمت با توان غیرواقعی، ظرفیت خروجی مدیریت شود.
همچنین این سوئیچ ها با قابلیت تخلیه هوشمند بار (Load Shedding) و اولویت بندی پورت ها در سه سطح بحرانی (Critical)، بالا (High) و پایین (Low)، در زمان بروز کمبود توان در شب، تغذیه پورت های فرعی را قطع کرده و دوربین های حیاتی را روشن نگه می دارند.
سناریوی کاربردی: نمونه محاسبات مهندسی در یک پروژه ۱۶ کاناله
برای بررسی عملی روابط فوق، پروژه یک مجتمع اداری-صنعتی با ۱۶ دوربین و بستر کابل تمام مس Cat6 23 AWG مدل سازی شده است.
⚡ ماشینحساب آنلاین محاسبه توان مصرفی سوئیچ PoE و UPS
پارامترهای پروژه را تغییر دهید تا محاسبات توان و ظرفیت منبع تغذیه به صورت آنی بهروزرسانی شود.
| تیپ و نوع دوربین | تعداد | استاندارد مرجع | توان پیک هر دوربین (W) | میانگین طول کابل (m) | اتلاف کابل (W) | مجموع توان PSE (W) |
|---|---|---|---|---|---|---|
| دام ثابت داخلی (دید در شب معمولی) | 802.3af (کلاس ۳) | 0.6 | 56.8 | |||
| بولت 4K محوطه (هوش مصنوعی و IR قوی) | 802.3at (کلاس ۴) | 1.5 | 54.0 | |||
| بولت موتورایز مجهز به هیتر ضدیخ | 802.3at (کلاس ۴) | 2.8 | 47.6 | |||
| اسپیددام PTZ با پرتاب لیزر و فن | 802.3bt (کلاس ۶) | 4.5 | 99.0 |
تحلیل عددی سناریوی فوق نتایج زیر را به همراه دارد:
- مجموع توان خالص تجهیزات: (8×6.5) + (4×12.0) + (2×21.0) + (2×45.0) = ۲۳۲.۰ وات
- مجموع اتلاف خطوط کابل کشی: (8×0.6) + (4×1.5) + (2×2.8) + (2×4.5) = ۲۵.۴ وات
- توان خالص مورد نیاز سوئیچ: ۲۳۲.۰ + ۲۵.۴ = ۲۵۷.۴ وات
- اعمال حاشیه اطمینان ۲۵ درصدی: ۲۵۷.۴ × ۱.۲۵ = ۳۲۱.۷۵ وات
- محاسبه بر مبنای کلاس سخت افزاری (سوئیچ غیرمدیریتی): ۴۲۳.۲ وات (نیازمند سوئیچ بیش از ۵۰۰ وات)
در صورت استفاده از سوئیچ مدیریتی با قابلیت LLDP، یک مدل ۲۴ پورت با بودجه ۳۷۰ وات به طور کامل پاسخگوی پروژه خواهد بود. برای پشتیبانی ۲ ساعته در زمان قطعی برق با راندمان منبع تغذیه ۹۰ درصد و توان داخلی ۳۰ وات، توان ورودی کل معادل ۳۸۷.۵ وات بوده که با یک یو پی اس ۶۰۰ الی ۱۰۰۰ ولت آمپر و دو عدد باتری ۱۲ ولت سری شده با ظرفیت ۴۲ آمپرساعت تامین می گردد.
چک لیست فنی در فاز خرید تجهیزات و خطاهای رایج طراحی
شناخت اشتباهات رایج در فاز تدارکات مانع از تحمیل هزینه های سنگین تعویض سوئیچ ها و کابل ها می شود:
- اکتفا به مصرف برق میانگین روزانه: بررسی نکردن توان اوج دوربین در زمان فعالیت ال ای دی های دید در شب و موتورها.
- نادیده گرفتن جریان هجومی لحظه راه اندازی (Inrush Current): شارژ خازنهای مدار تغذیه در لحظه اول ممکن است سوئیچ فاقد حاشیه امن را وارد خطای اضافه بار کند.
- عدم تفکیک توان کلی دستگاه از بودجه خالص PoE: عدم توجه به اینکه بخشی از توان نامی سوئیچ صرف قطعات داخلی و فنها می شود و نباید با بودجه پورت ها اشتباه گرفته شود.
- استفاده از کابلهای ارزان قیمت CCA: عدم دستیابی به توان نامی در فواصل طولانی به دلیل مقاومت اهمی بالا و افت شدید ولتاژ.
چرا دوربین مداربسته شب ها ریستارت می شود ولی روز بدون مشکل کار می کند؟
این اختلال به دلیل فعال شدن پروژکتورهای دید در شب و هیترها رخ می دهد که مصرف توان دوربین را تا چند برابر افزایش داده و در صورت ناکافی بودن توان سوئیچ یا استفاده از کابل نامرغوب، موجب افت شدید ولتاژ می گردد.
آیا کابل Cat6 CCA برای تغذیه دوربین های PoE مناسب است؟
خیر، کابل های CCA به دلیل مقاومت اهمی بالا افت ولتاژ شدیدی ایجاد کرده و گرمای ناشی از عبور جریان، ریسک خرابی و حریق را افزایش می دهد؛ استانداردهای بین المللی تنها استفاده از کابل های تمام مس را مجاز می دانند.
مزیت استفاده از پروتکل LLDP در مدیریت توان سوئیچ چیست؟
پروتکل LLDP اجازه می دهد سوئیچ به جای رزرو سقف اسمی کلاس دوربین، دقیقاً توان مصرفی لحظه ای دستگاه را تخصیص داده و مازاد ظرفیت بودجه را برای سایر پورت ها آزاد نگه دارد.
