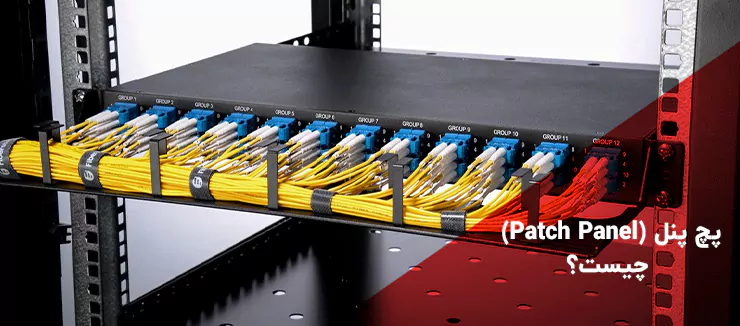

پچ پنل (Patch Panel) چیست؟

در هر شبکه کابلی، چه در یک دفتر کوچک و چه در یک مرکز داده عظیم، مدیریت کابل ها و اتصالات چالشی همیشگی است. پچ پنل (Patch Panel) به عنوان یک راه حل حرفه ای، این چالش را با سازماندهی کابل ها، کاهش زمان عیب یابی و افزایش انعطاف پذیری شبکه برطرف می کند.

این ابزار نه تنها به نظم دهی زیرساخت کمک می کند، بلکه با محافظت از کابل ها و تجهیزات، طول عمر شبکه را افزایش می دهد. در این مقاله، با تعریف، نقش و انواع پچ پنل ها آشنا می شوید و مزایای استفاده از آن ها را در شبکه های مدرن خواهید شناخت.

تعریف و نقش پچ پنل در شبکه

پچ پنل (Patch Panel) یک قطعه سخت افزاری کلیدی در زیرساخت شبکه های کابلی است که برای سازماندهی و مدیریت اتصالات کابل های شبکه مانند اترنت و فیبر نوری طراحی شده است. این دستگاه با فراهم آوردن پورت های متعدد، امکان اتصال منظم کابل ها از نقاط مختلف ساختمان به تجهیزات اکتیو شبکه نظیر سوئیچ و روتر را فراهم می کند.

نقش اصلی پچ پنل، ساده سازی مدیریت کابل ها، کاهش شلوغی و درهم ریختگی، تسهیل عیب یابی و افزایش انعطاف پذیری در پیکربندی شبکه است. با استفاده از پچ پنل، می توان به راحتی دستگاه های جدید را به شبکه اضافه کرد، تغییرات را بدون نیاز به کابل کشی مجدد اعمال نمود و با برچسب گذاری دقیق، زمان خرابی و هزینه های نگهداری را به حداقل رساند.

این ابزار در شبکه های محلی (LAN)، مراکز داده و سیستم های نظارتی مانند دوربین های مداربسته کاربرد گسترده ای دارد و به ایجاد شبکه ای پایدار و کارآمد کمک می کند.

مطالعه مفید : استاندارد کابل کشی شبکه : اصول کابل کشی شبکه چیست؟

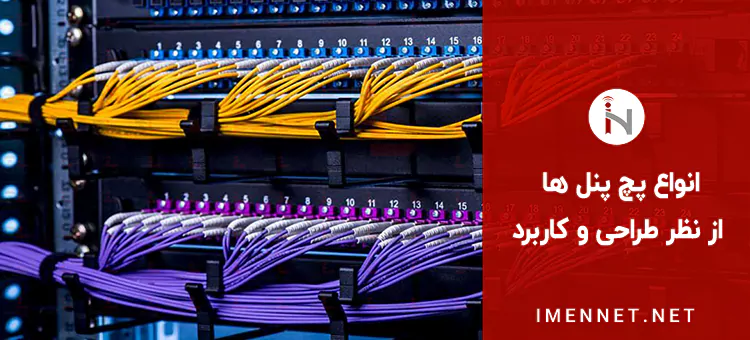

انواع پچ پنل ها از نظر طراحی و کاربرد

پچ پنل ها، به عنوان ستون فقرات مدیریت کابل کشی در شبکه های مدرن، با تنوع در طراحی و کاربرد، راهکارهایی هوشمندانه برای سازماندهی و بهینه سازی شبکه های کوچک خانگی تا مراکز داده عظیم ارائه می دهند. این تجهیزات با ایجاد نظم، افزایش انعطاف پذیری و کاهش هزینه های نگهداری، نقشی کلیدی در پایداری شبکه ایفا می کنند. در ادامه، انواع پچ پنل ها بر اساس طراحی و کاربرد به صورت جامع بررسی شده اند:

پچ پنل اترنت

این مدل برای مدیریت کابل های مسی اترنت (مانند Cat5e، Cat6، Cat6a و Cat7) در شبکه های محلی (LAN) طراحی شده است. پچ پنل های اترنت در دو مدل اصلی عرضه می شوند:

• پانچ داون (Punch Down): کابل ها روی پین های فلزی پانچ می شوند و برای نصب های دائمی و پایدار مناسب اند. این مدل به دلیل هزینه پایین و اتصال مطمئن، در شبکه های ثابت پرطرفدار است.
• عبوری (Feed-Through): با پورت هایی که امکان اتصال مستقیم کابل ها بدون پانچ را فراهم میکنند، نصب و جابجایی را آسان تر کرده و برای شبکه های پویا که نیاز به تغییرات مکرر دارند، ایده آل است.

پچ پنل فیبر نوری

این پچ پنل ها برای مدیریت کابل های فیبر نوری در شبکه های پرسرعت و مراکز داده طراحی شده اند. با پشتیبانی از کانکتورهایی مانند SC، LC، ST و FC و سازگاری با فیبرهای سینگل مود و مالتی مود، این مدل ها انتقال داده با حداقل افت سیگنال را تضمین می کنند. پچ پنل های فیبر نوری از رشته های شکننده فیبر در برابر آسیب های فیزیکی محافظت کرده و برای ارتباطات بین ساختمانی یا شبکه های با پهنای باند بالا مناسب اند.

پچ پنل تلفنی

این نوع Patch Panel برای سازماندهی خطوط تلفن در سیستم های سانترال (PBX) و مراکز تماس طراحی شده است. با کیستون های RJ11 یا RJ12 و ظرفیت 24 تا 50 پورت، مدیریت خطوط آنالوگ و دیجیتال را ساده تر می کند و امکان پیکربندی سریع و عیب یابی آسان را فراهم می آورد.

پچ پنل PoE

پچ پنل های (PoE (Power over Ethernet علاوه بر انتقال داده، قابلیت تامین برق دستگاه هایی مانند دوربین های IP، تلفن های VoIP و اکسس پوینت ها را از طریق کابل اترنت دارند. این مدل ها با حذف نیاز به کابل کشی جداگانه برای برق، هزینه ها و پیچیدگی نصب را کاهش داده و برای شبکه های مدرن گزینه ای کارآمد هستند.

patch panel لودد و آنلودد

• لودد (Loaded): این مدل با کیستون های از پیش نصب شده عرضه می شوند و برای شبکه های کوچک یا ثابت مناسب اند. نصب سریع و هزینه اولیه پایین از مزایای آن هاست، اما در صورت خرابی، ممکن است نیاز به تعویض کل پنل باشد.
• آنلودد (Unloaded): این مدل ها بدون کیستون ارائه شده و به کاربر امکان انتخاب نوع کیستون (مثلاً Cat6 یا فیبر نوری) را می دهند. انعطاف پذیری بالا و امکان تعویض آسان کیستون های خراب، آن ها را برای شبکه های در حال گسترش یا پویا ایده آل می کند.

پچ پنل های شیلددار و بدون شیلد

• UTP (بدون شیلد): مناسب برای محیط های کم نویز مانند دفاتر کوچک، با هزینه کمتر و نصب ساده تر.
• FTP (فویل دار): با لایه فویل آلومینیومی، محافظت متوسطی در برابر نویز ارائه می دهد و برای محیط های اداری با نویز متوسط مناسب است.
• STP (شیلددار): با شیلد بافته شده و فویل، بالاترین محافظت را در برابر تداخل الکترومغناطیسی فراهم کرده و برای کارخانه ها یا شبکه های پرسرعت در محیط های پر نویز ایده آل است.

پچ پنل رک مونت و دیواری

مدل Patch Panel رک مونت برای شبکه های بزرگ مانند دیتا سنتر طراحی شده اند و در رک های استاندارد 19 اینچی نصب می شوند. این مدل ها با پشتیبانی از تعداد بالای پورت ها (12 تا 96) و سازماندهی دقیق کابل ها، عیب یابی و پشتیبانی شبکه را آسان کرده و با تهویه مناسب، پایداری تجهیزات را افزایش می دهند.

پچ پنل های دیواری برای شبکه های کوچک تر مانند دفاتر یا خانه ها مناسب اند و با نصب مستقیم روی دیوار، فضای کمی اشغال می کنند. این مدل ها با 8 تا 24 پورت، کابل کشی را منظم و عیب یابی را ساده می کنند و گزینه ای مقرون به صرفه برای محیط های محدود هستند.

پچ پنل های تخت و زاویه دار

پچ پنل های تخت برای نصب افقی یا عمودی در رک های استاندارد مناسب اند و با پورت های منظم، مدیریت کابل ها را در مراکز داده آسان می کنند. این مدل ها جریان هوای مناسب را تضمین کرده و برای شبکه های بزرگ کارآمد هستند.

Patch Panel زاویه دار برای فضاهای محدود یا گوشه ها طراحی شده اند و با کاهش خمیدگی کابل ها، مدیریت و عیب یابی را در محیط های پیچیده بهبود می بخشند، ضمن اینکه ظاهری حرفه ای به شبکه می دهند.

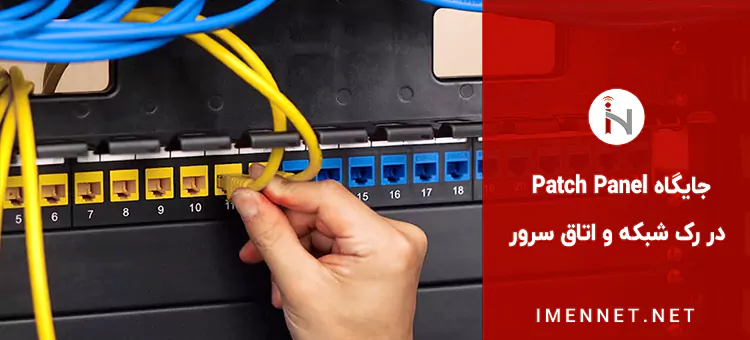

جایگاه Patch Panel در رک شبکه و اتاق سرور

پچ پنل ها، به عنوان یکی از اجزای حیاتی در زیرساخت شبکه، جایگاه ویژه ای در رک شبکه و اتاق سرور دارند و نقش رگ های حیاتی را برای جریان داده ها ایفا می کنند. این تجهیزات، با قرارگیری در رک های استاندارد 19 اینچی، معمولاً در نزدیکی بالای قفسه یا در موقعیتی با دسترسی آسان نصب می شوند تا مدیریت کابل ها و اتصال به سوئیچ روتر بهینه شود.

پچ پنل ها با ایجاد یک نقطه اتصال متمرکز، کابل های ورودی از سراسر ساختمان را سازماندهی کرده و از طریق پچ کوردهای کوتاه به تجهیزات اکتیو شبکه متصل می کنند. این موقعیت استراتژیک، نه تنها از درهم ریختگی کابل ها جلوگیری می کند، بلکه با بهبود جریان هوا در اتاق سرور، گرمای تجهیزات را کاهش داده و طول عمر آن ها را افزایش می دهد.

نصب پچ پنل (Patch Panel) در ارتفاع حداقل 60 سانتی متری از کف اتاق سرور، دسترسی راحت و ایمن را تضمین کرده و عیب یابی و تغییرات شبکه را سریع تر می کند. این جایگاه هوشمندانه، پچ پنل را به ستون فقرات نظم و کارایی در زیرساخت های شبکه تبدیل کرده است.

تفاوت بین Patch Panel Loaded و Unloaded

پچ پنل های لودد (Loaded) و آنلودد (Unloaded) از تجهیزات کلیدی در مدیریت کابل کشی شبکه هستند که هر یک ویژگی ها و کاربردهای متفاوتی دارند. در ادامه، تفاوت های این دو نوع پچ پنل ارائه شده است تا انتخاب مناسب برای شبکه شما آسان تر شود:

مزایا استفاده از پچ پنل در شبکه

استفاده از پچ پنل در شبکه، تنها به مرتب سازی کابل ها محدود نمی شود، بلکه مزایای متعددی را در بهینه سازی عملکرد، نگهداری و توسعه زیرساخت شبکه فراهم می کند. در ادامه، مهمترین مزایای پچ پنل را مرور می کنیم:

• مدیریت آسان کابل ها: پچ پنل نظم دهی به کابل کشی شبکه را ساده تر کرده و از درهم ریختگی در رک جلوگیری می کند.
• تسهیل در عیب یابی و نگهداری: با استفاده از پچ پنل، شناسایی و رفع مشکلات اتصال سریع تر انجام می شود.
• افزایش انعطاف پذیری شبکه: امکان تغییر و جابجایی آسان اتصالات بدون نیاز به باز طراحی کابل کشی.
• کاهش خطای انسانی: اتصال دقیق و شماره گذاری شده کابل ها، احتمال بروز خطا در زمان نصب یا تعمیر را کاهش می دهد.
• بهبود گردش هوا در رک: نظم در کابل کشی موجب جریان بهتر هوا و کاهش دمای تجهیزات شبکه می شود.
• افزایش طول عمر کابل ها: با کاهش فشار و پیچ خوردگی کابل ها، پچ پنل موجب حفظ کیفیت و عمر مفید کابل ها می شود.
• سازگاری با کابل های متنوع: پشتیبانی از کابل های CAT6، CAT7، فیبر نوری و سایر استانداردها.
• افزایش مقیاس پذیری شبکه: در صورت توسعه شبکه، امکان افزودن تجهیزات جدید بدون نیاز به کابل کشی مجدد فراهم است.

بیشتر بخوانید : راهنمای انتخاب بهترین روتر برای انواع پروژه

نتیجه گیری

پچ پنل ها با ایجاد نظم در کابل کشی، کاهش زمان خرابی و امکان تغییرات آسان، به یکی از ضروری ترین اجزای زیرساخت شبکه تبدیل شده اند. از شبکه های کوچک خانگی تا مراکز داده پیشرفته، این تجهیزات با تنوع در طراحی و کاربرد، راه حلی جامع برای مدیریت اتصالات ارائه می دهند.

انتخاب پچ پنل مناسب، با توجه به نوع کابل، شیلدینگ و نیازهای آینده، نه تنها کارایی شبکه را بهبود می بخشد، بلکه هزینه های بلندمدت را کاهش می دهد. با تهیه پچ پنل مناسب و رعایت نکات نصب توسط ایمن نت ، شبکه ای پایدار و حرفه ای خواهید داشت.
