انقلاب فناوری فیبر نوری؛ معماری، کاربردها و اجرا

در دنیای امروز فناوری فیبر نوری به ستون فقرات ارتباطات جهانی تبدیل شده است. بر اساس گزارش اتحادیه بین المللی مخابرات (ITU)، میلیون کیلومتر کابل فیبر نوری در کف اقیانوسهای جهان و شهر ها قرار داده شده است و شبکه عظیمی را تشکیل میدهد که قاره ها را به هم متصل میکند. این فناوری که بر پایه انتقال نور استوار است، انقلابی در سرعت، ظرفیت و قابلیت اطمینان ارتباطات ایجاد کرده است.
این فناوری بر اساس اصل انتقال نور به وسیله بازتاب کلی داخلی کار میکند. نور در هسته فیبر (Core) منتشر شده و توسط لایه غلاف (Cladding) احاطه میشود که ضریب شکست پایین تری دارد و باعث انعکاس نور به مرکز فیبر میگردد.

مطالعه کنید: استاندارد های تولید و اجرای درب ضد حریق اتاق سرور

مزایای کلیدی فیبر نوری

• پهنای باند فوق العاده بالا: قابلیت انتقال ترابیت داده در ثانیه
• تضعیف سیگنال بسیار کم: افت سیگنال کمتر از 0.2 دسیبل بر کیلومتر
• مصونیت در برابر تداخل الکترومغناطیسی: عدم تأثیر پذیری از نویزهای محیطی
• امنیت بالا: استراق سمع از این نوع کابل ها بسیار دشوار است
• سبکی و انعطاف پذیری: نصب و راه اندازی آسانتر نسبت به کابل های مسی



کاربردهای متنوع فیبر نوری

فناوری فیبر نوری به دلیل سرعت بالا، ظرفیت انتقال فوق العاده و پایداری زیاد، در حوزه های مختلف کاربرد گسترده دارد و به عنوان زیرساخت اصلی ارتباطات مدرن شناخته می شود. در ادامه با بخشی از کاربرد های گوناگون فیبر نوری آشنا می شویم:

1. شبکه های ارتباطی دوربرد و زیردریایی

طبق گزارش شرکت تحقیقاتی Telegeography، شبکه های زیردریایی فیبر نوری بیش از 99% ترافیک داده های بین المللی را حمل میکنند. این شبکه ها امکان ارتباطات بین قاره ای را با تأخیر کم و ظرفیت بالا فراهم میکنند.

2. شبکه های دسترسی نوری (FTTx)

• FTTH فیبر تا منزل: ارائه سرعت اینترنت گیگابیتی به کاربران نهایی
• FTTB فیبر تا ساختمان: راهکار مناسب برای آپارتمان ها و مجتمع های تجاری
• FTTC فیبر تا کابینت: ترکیب فیبر و کابل مسی برای مناطق پرتراکم

3. مراکز داده و ابری

با رشد سریع خدمات دیجیتال، دولت الکترونیک، اینترنت اشیاء (IoT)، دوربین های نظارتی و مراکز داده، شبکه فیبر نوری شهری به ستون فقرات ارتباطی شهرهای هوشمند تبدیل شده است. کابل کشی فیبر نوری از سطح شهر تا مراکز سوئیچ، مراکز مخابراتی و در نهایت ساختمان ها، نیازمند طراحی دقیق، تجهیزات استاندارد و اجرای اصولی است. فناوری فیبر نوری ستون فقرات ارتباطی مراکز داده مدرن است. بر اساس تحقیقات Cisco Global Cloud Index، تا سال 2025 بیش از 85% ترافیک مراکز داده از طریق فیبر نوری منتقل خواهد شد.

کاربردهای صنعتی و نظامی

فیبر نوری در حوزه های صنعتی و نظامی به دلیل امنیت بالا، مقاومت در برابر تداخل الکترومغناطیسی و قابلیت اطمینان زیاد، کاربرد گسترده ای دارد. در صنایع برای سیستم های مانیتورینگ و کنترل، اتوماسیون خطوط تولید و سنسورهای فیبر نوری جهت اندازه گیری دما، فشار و کشش استفاده می شود و در بخش نظامی نیز به عنوان بستر ارتباطی امن در شبکه های فرماندهی، ارتباطات میدانی، سامانه های نظارتی و انتقال داده های حساس به کار می رود.

کاربردهای پزشکی

فناوری فیبر نوری در حوزه پزشکی نقش مهمی در تشخیص و درمان های پیشرفته ایفا می کند و به دلیل دقت بالا، انعطاف پذیری و ایمنی، در تجهیزات حساس پزشکی به کار می رود. از مهم ترین کاربردهای آن می توان به سیستم های تصویربرداری و اندوسکوپی، انتقال نور در جراحی های کم تهاجمی، دستگاه های لیزر درمانی و تجهیزات تشخیصی پیشرفته اشاره کرد که امکان مشاهده دقیق تر، کاهش خطای انسانی و بهبود کیفیت خدمات درمانی را فراهم می سازند.

شبکه های تلویزیونی کابلی و پخش

در شبکه های تلویزیونی کابلی و سامانه های پخش، فناوری فیبر نوری نقش کلیدی در انتقال سیگنال های تصویری و صوتی با کیفیت بسیار بالا ایفا می کند. این فناوری امکان ارسال پایدار و بدون نویز محتوای HD، 4K و 8K را با حداقل تأخیر فراهم کرده و باعث افزایش کیفیت تصویر، پوشش گسترده تر شبکه و ارتقای تجربه بینندگان در پخش زنده و آرشیوی می شود.

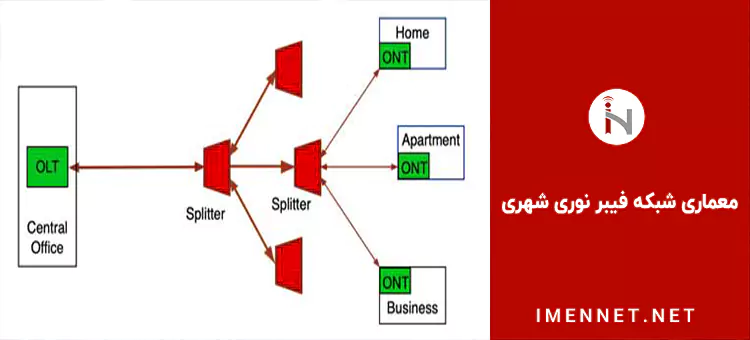

معماری شبکه فیبر نوری شهری

معماری شبکه فیبر نوری شهری به صورت لایه ای طراحی می شود که دارای 3 لایه است و این ساختار امکان مدیریت بهینه ترافیک، افزایش ظرفیت، کاهش تأخیر و توسعه پذیری شبکه را فراهم می کند همچنین بستر اصلی ارائه خدماتی مانند اینترنت پرسرعت، مراکز داده و زیرساخت شهرهای هوشمند را تشکیل می دهد.

هسته شبکه (Core Network)

• اتصال شهر به شبکه ملی/بین المللی
• ظرفیت بسیار بالا (DWDM / OTN)
• استقرار در مراکز سوییچ اصلی و دیتاسنترها

شبکه تجمیع (Aggregation)

• تجمیع ترافیک مناطق شهری
• لینک بین مراکز توزیع و Core
• استفاده از فیبرهای چندحالته و تک حالته با ظرفیت بالا

شبکه دسترسی (Access Network)

• رساندن فیبر به محله، ساختمان یا واحد
• شامل FTTC، FTTB و FTTH
• بیشترین حجم عملیات اجرایی و کابل کشی


  مطالعه کنید: تعرفه کابل کشی فیبر نوری در سال 1404 چقدر است؟

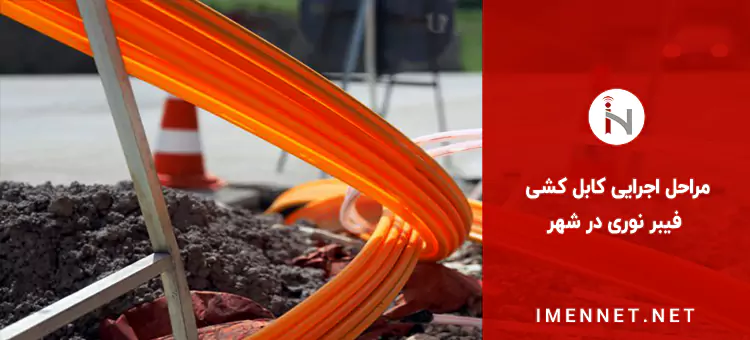

مراحل اجرایی کابل کشی فیبر نوری در شهر

مراحل اجرایی کابل کشی فیبر نوری در شهر از اهمیت بالایی برخوردار است و اجرای صحیح هر مرحله تأثیر مستقیمی بر کیفیت، پایداری و طول عمر شبکه دارد. بی توجهی به اصول طراحی، اجرا و تست می تواند باعث افت عملکرد، افزایش هزینه های نگهداری و محدود شدن توسعه آینده شود، به همین دلیل رعایت استانداردها و نظارت دقیق در تمامی مراحل اجرایی امری ضروری است. در ادامه به مراحل اجرای کابل کشی فیبر نوری پرداخته شده:

1. مطالعات و طراحی

• بررسی نقشه های شهری، تاسیسات زیرزمینی و مسیرها
• انتخاب توپولوژی مناسب
• برآورد ظرفیت فعلی و توسعه آتی (Scalability)

2. اجرای مسیرهای زیرساختی

• کانال کشی و داکت گذاری زیرزمینی
• استفاده از منهول، هندهول و میکرو داکت
• رعایت استاندارد عمق، شیب و زهکشی

3. کابل کشی فیبر نوری

• کابل کشی زمینی فیبر نوری، هوایی یا داخل کانال
• رعایت حداقل شعاع خمش (Bending Radius)
• لیبل گذاری و مستندسازی دقیق

4. مفصل بندی و توزیع

• نصب مفصل های فیوژن در منهول ها
• انشعاب گیری به سمت ساختمان ها
• استفاده از اسپلایس های استاندارد و آب بندی شده

5. ورود به ساختمان و توزیع داخلی

• نصب رایزر فیبر نوری
• استقرار FDB یا ODF داخل ساختمان
• کابل کشی تا هر واحد (فیبرنوری FTTH)

6. تست، تحویل و بهره برداری

• تست OTDR و Power Meter
• ثبت نتایج و As-Built
• تحویل به بهره بردار شبکه

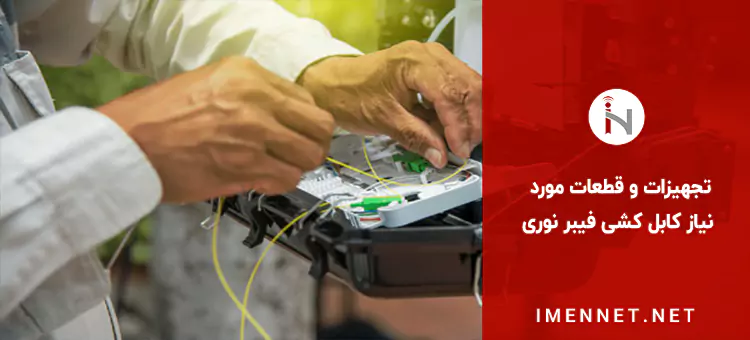

تجهیزات و قطعات مورد نیاز کابل کشی فیبر نوری

تجهیزات و قطعات مورد نیاز کابل کشی فناوری فیبر نوری نقش بسیار مهمی در کیفیت اجرا و عملکرد نهایی شبکه دارند و انتخاب صحیح آن ها تاثیر مستقیمی بر پایداری، ایمنی و توسعه پذیری شبکه فیبر نوری می گذارد. در ادامه به انواع این تجهیزات اشاره شده است.

مطلب کاربردی: مراحل و استراتژی های پیاده سازی Disaster Recovery

1. کابل های فیبر نوری

• Single Mode (OS2): مناسب انتقال داده در فواصل طولانی با افت سیگنال کم و پهنای باند بالا، ایده آل برای شبکه های بین شهری و هسته شبکه.
• خاکی، کانالی، هوایی (ADSS): قابل نصب در زمین، داکت یا مسیرهای هوایی بدون نیاز به سیم نگهدارنده، مقاوم در برابر شرایط محیطی و مناسب مسیرهای طولانی.
• Drop برای FTTH: کابل انعطاف پذیر برای اتصال مستقیم به خانه یا ساختمان، مقاوم در برابر خمش و نصب آسان.
• Armored: دارای پوشش محافظ فلزی برای محیط های پرخطر، مقاوم در برابر ضربه، فشار و حیوانات جونده، مناسب محیط های صنعتی و نظامی

2. تجهیزات زیرساختی و مسیر

• داکت و میکرو داکت: مسیر عبور کابل های فیبر نوری را در زیرزمین یا ساختمان فراهم میکنند؛ داکت ها کانال اصلی و میکرو داکت ها مسیر های کوچک برای انشعابات محلی هستند.
• منهول و هندهول مخابراتی: اتاقک های دسترسی برای اتصال، مفصل بندی و نگهداری کابل ها؛ منهول ها بزرگ و هندهول ها کوچک و دسترسی سریع هستند.
• بست، رول بولت و ساپورت های کابل: برای تثبیت کابل ها و جلوگیری از خمش نامناسب یا آسیب فیزیکی به کار می روند.
• ترنچینگ و ماشین آلات شهری: عملیات حفر کانال برای عبور کابل ها با دقت و ایمنی بالا، تضمین کننده نصب استاندارد و محافظت کابل ها است.


3. تجهیزات مفصل و توزیع

• مفصل فیبر نوری (Joint Closure): محفظه ای محافظ برای اتصال و مفصل بندی کابل های فیبر نوری در مسیر های زیرزمینی و هوایی.
• اسپلایس تری و کاست فیوژن: ابزار های نگهداری و سازماندهی فیبر ها پس از فیوژن برای جلوگیری از خمش و آسیب.
• FDB (Fiber Distribution Box): باکس توزیع فیبر برای مدیریت و انشعاب کابل ها به سمت ساختمان ها و واحد ها.
• ODF رک مونت و دیواری: رک یا باکس دیواری برای استقرار و مدیریت فیبر های شبکه در مراکز سوییچ و اتاق های تجهیزات.

4. تجهیزات اکتیو شبکه (Active)

• OLT در مراکز سوییچ: دستگاه اصلی شبکه فیبر نوری که اتصال بین هسته شبکه و کاربران نهایی را برقرار میکند و مدیریت ترافیک را انجام می دهد.
• ONU / ONT در ساختمان یا واحد: تجهیزات انتهایی که سیگنال فیبر را به کاربران نهایی منتقل میکنند و اتصال اینترنت پرسرعت را فراهم می کنند.
• سوئیچ های لایه Access و Aggregation: برای مدیریت و تجمیع ترافیک شبکه در سطوح مختلف، هدایت داده ها به سمت هسته شبکه و افزایش بهره وری استفاده می شوند.
• روترهای Core: مسیر یاب های اصلی شبکه که داده ها را بین مراکز مختلف و هسته شبکه هدایت میکنند و امنیت و سرعت انتقال را تضمین می کنند.


5. تجهیزات نصب، تست و راه اندازی

• دستگاه Fusion Splicer: برای اتصال دائمی و با کیفیت فیبر های نوری با استفاده از فیوژن حرارتی.
• OTDR: ابزار اندازه گیری و تست کیفیت کابل فیبر نوری، شناسایی شکست و افت سیگنال در طول مسیر.
• Power Meter و Light Source: برای اندازه گیری توان سیگنال نوری و اطمینان از انتقال صحیح داده در شبکه.
• Cleaver، Stripper و ابزار تمیزکاری: ابزارهای آماده سازی فیبر شامل برش دقیق، جدا سازی روکش و پاکسازی قبل از اتصال یا فیوژن.

6. تجهیزات داخل ساختمان (FTTB / FTTH)

• کابل رایزر فیبر نوری: کابل اصلی برای انتقال فیبر از طبقات پایین به طبقات بالاتر در ساختمان.
• پریز و پچ کورد فیبر: اتصالات نهایی برای وصل کردن فیبر به تجهیزات کاربران و سوئیچ ها.
• باکس دیواری فیبر: محفظه نصب داخل ساختمان برای مدیریت و توزیع کابل های فیبر به واحد ها.
• ONT کاربر نهایی: دستگاه انتهایی که سیگنال فیبر را به اینترنت یا شبکه داخلی واحد تبدیل میکند.


  مطلب مفید: مقایسه سرور فیزیکی و مجازی | بررسی مزایا و معایب

نتیجه گیری

در مجموع، فناوری فیبر نوری به عنوان زیرساخت اصلی ارتباطات نوین، نقشی حیاتی در اتصال شهرها، کشورها و حتی قاره ها ایفا می کند و بستر توسعه فناوری هایی مانند اینترنت پرسرعت، مراکز داده، شهرهای هوشمند و خدمات دیجیتال پیشرفته را فراهم ساخته است. پهنای باند بالا، افت سیگنال ناچیز، امنیت و پایداری بالا باعث شده این فناوری جایگزین قطعی شبکه های سنتی شود. با توجه به تنوع کاربردها و حساسیت بالای اجرا، طراحی اصولی، انتخاب تجهیزات استاندارد و اجرای دقیق مراحل کابل کشی و بهره برداری، تضمین کننده عملکرد پایدار و توسعه پذیر شبکه های فیبر نوری در مقیاس شهری و ملی خواهد بود. ایمن نت به شما در این امر کمک شایانی می کند.
