طراحی سیستم زمین (Earthing) و باندینگ در اتاق سرور مطابق استاندارد IEEE 1100

سیستم ارتینگ (Earthing) برای انتقال ایمن جریان‌ های ناخواسته الکتریکی به زمین طراحی شده است. از آن‌ جایی که در زیرساخت‌ های فناوری اطلاعات، پایداری و امنیت سرویس‌ ها نقش حیاتی دارند، رعایت اصول مهندسی در زمان طراحی اتاق سرور بسیار حائز اهمیت است. در همین راستا، اجرای دقیق طراحی سیستم زمین و باندینگ مطابق استاندارد IEEE 1100 یک الزام فنی محسوب می‌ شود. عدم توجه به این پروتکل‌ ها باعث از دست رفتن اطلاعات، آسیب به سخت‌افزارها و ایجاد خطرات جانی برای پرسنل خواهد شد.

استاندارد IEEE 1100 (معروف به کتاب زمرد یا Emerald Book)، مرجع جامع اتصال به زمین در صنعت است. این استاندارد، روش‌های مهندسی برای طراحی، نصب و نگهداری سیستم‌ های توزیع برق و محافظت از تجهیزات الکترونیکی حساس (Sensitive Electronic Equipment) در کاربردهای تجاری و صنعتی را تبیین می‌ کند. در این مقاله، راهنمای طراحی سیستم زمین و باندینگ اتاق سرور، معماری کابل‌ کشی و الزامات استاندارد IEEE بررسی شده است.

تحلیل تفاوت‌ های Earthing و Bonding در زیرساخت شبکه

در فرایند باندینگ (Bonding) یا هم‌ بندی، با اتصال اجزای فلزی مختلف به یکدیگر، یک سطح هم‌ پتانسیل میان تجهیزات ایجاد می‌ شود. این فرایند از بروز اختلاف ولتاژ خطرناک بین قطعات فلزی جلوگیری می‌ کند. در مقابل، ارتینگ (Earthing) شبکه‌ ای است که تجهیزات را مستقیماً به زمین متصل کرده تا جریان‌ های نشتی و اضافه ولتاژها بدون ایجاد تداخل مغناطیسی، به شکلی ایمن تخلیه شوند.

پیکربندی سیستم هم‌ بندی (Bonding): در این معماری، تمامی رک‌ های شبکه و شاسی‌ های فلزی از طریق هادی‌ های مسی به یکدیگر متصل شده و نهایتاً به یک باس‌ بار مسی (Copper Busbar) هدایت می‌ شوند. این هم‌ بندی یکپارچه، تضمین‌ کننده به حداقل رسیدن اختلاف پتانسیل الکتریکی در محیط دیتاسنتر است.

پیاده‌ سازی سیستم اتصال به زمین (Earthing): این شبکه مسیری با امپدانس پایین برای انتقال جریان به زمین فراهم می‌ کند. برای اجرای آن از الکترودهای زمین (میله یا صفحه مسی) استفاده شده که درون چاه ارت دفن می‌ شوند. برای کاهش مقاومت الکتریکی خاک، از مواد کاهنده مقاومت مانند بنتونیت استفاده می‌ گردد. در نهایت، تجهیزات از طریق یک شینه ارت (Earth Busbar) که نقطه اتصال مشترک و مرجع است، به شبکه زمین متصل می‌ شوند تا هدف غایی طراحی سیستم زمین و باندینگ محقق شود.

تفاوت دقیق Earthing و Bonding در چیست؟

در فرایند طراحی باندینگ (Bonding) با اتصال اجزای فلزی مختلف به یکدیگر، پتانسیل الکتریکی یکسانی بین اجزا ایجاد می شود. این فرایند از ایجاد اختلاف ولتاژ بین قطعات فلزی و به وجود آمدن خطرات الکتریکی جلوگیری می کند. در حالی که ارتینگ دیتاسنتر (Earthing) فرایندی است که در آن تجهیزات الکترونیکی یا سیستم ها به زمین متصل می شوند و به این طریق جریان های ناخواسته و اضافه ولتاژها بدون ایجاد تداخل الکترومغناطیسی، به صورت ایمن تخلیه می شوند.

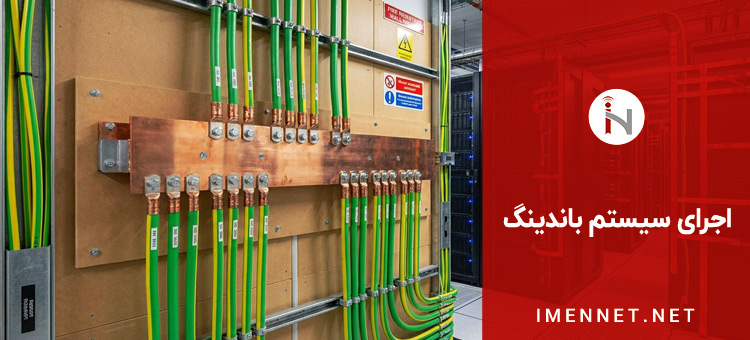

نحوه اجرای سیستم باندینگ:

در این روش تمامی رک ها و اجزای فلزی از طریق سیم های رسانای مسی به یکدیگر وصل می شوند و تمام اتصالات فلزی به یک باس بار مسی که در مرکز اتصال قرار دارد، می رسند. به این ترتیب، سیستم باندینگ با هم بندی تجهیزات فلزی به یکدیگر، اختلاف پتانسیل میان اجزای فلزی را کاهش می دهد.

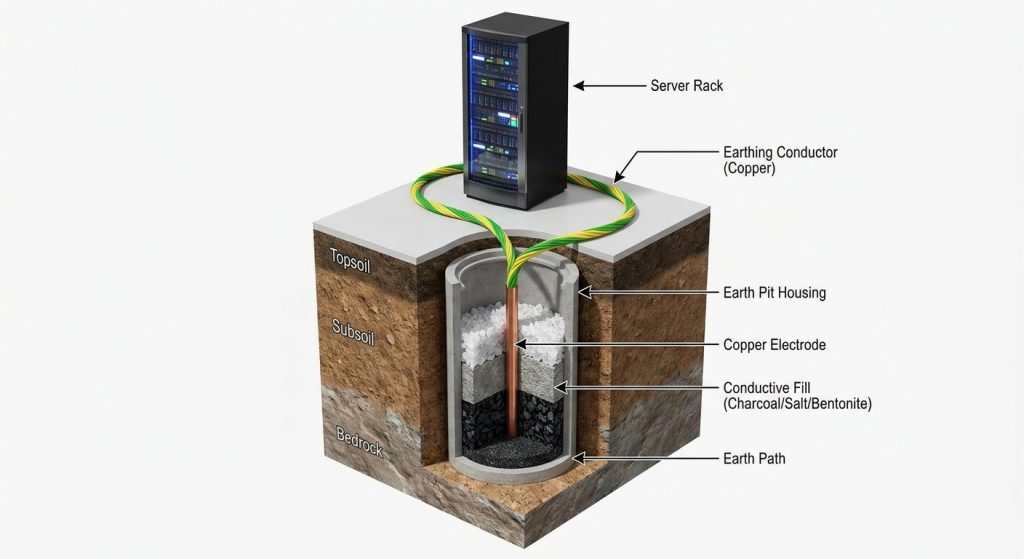

نحوه اجرای سیستم ارتینگ:

این سیستم از طریق یک مسیر مطمئن برای انتقال جریان به زمین ایجاد می شود. برای این کار از الکترودهای زمین مانند میله یا صفحه فلزی استفاده می کنند که به حفره ای در زمین (چاه ارت) متصل می شوند. همچنین برای افزایش رسانایی خاک، موادی مانند بنتونیت، زغال و نمک در چاه ارت مورد استفاده قرار می گیرند. در مرحله بعد این فرایند، تجهیزات مختلف دیتاسنتر از جمله رک ها، تجهیزات الکتریکی و کابل ها به کمک هادی های رسانا به چاه ارت متصل می شوند. هادی ارت معمولاً مسی با سطح مقطع مناسب است که ارتباط میان تجهیزات و الکترود زمین را برقرار می کند.

در روش ارتینگ، شینه ارت (Earth Busbar) که یک صفحه فلزی ضخیم است، به عنوان نقطه اتصال مشترک تجهیزات مورد استفاده قرار می گیرد. این کار باعث می شود تا علاوه بر ایجاد مسیر مناسب برای جریان، هم پتانسیل سازی تجهیزات در طراحی سیستم زمین و باندینگ نیز بهتر انجام شود.

اجرای سیستم ارتینگ برای انتقال جریان به زمین

جدول مقایسه ای Earthing و Bonding

استاندارد IEEE 1100 برای توپولوژی هم‌ بندی (Bonding) چه الزاماتی دارد؟

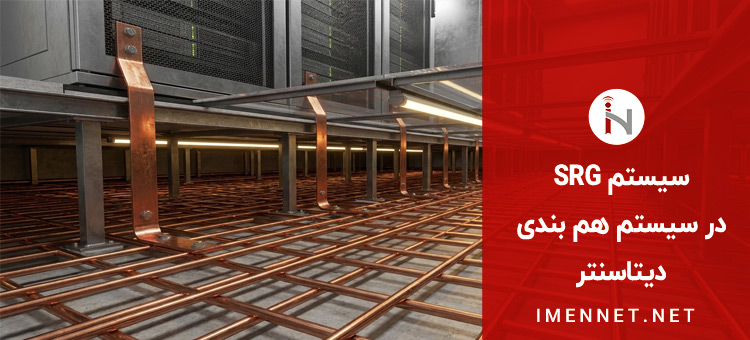

سیستم SRG یکی از اجزای سیستم هم بندی در دیتاسنتر است و برای ایجاد یک مرجع الکتریکی مشترک میان تجهیزات داخلی یک ناحیه که با هم در ارتباط اند، به کار می رود. این شبکه معمولاً از هادی های مسی تشکیل می شود و در فضای زیر کف کاذب اتاق سرور نصب می گردد. ساختار مش بندی شده آن باعث می شود تجهیزات مختلف و رک ها، از طریق مسیرهای کوتاه و با امپدانس کم به یک مرجع مشترک وصل شوند.

هدف اصلی استفاده از SRG، کاهش نویزهای الکتریکی، تداخلات الکترومغناطیسی و همچنین تامین نقطه صفر پتانسیل به صورت مرجع در محیط دیتاسنتر است. زمانی که تجهیزات و مسیرهای ارتباطی به یک نقطه مرجع مشترک متصل باشند، اختلاف پتانسیل میان آن ها کاهش پیدا می کند و احتمال ایجاد ولتاژهای ناخواسته در مسیرهای ارتباطی کمتر می شود. این سیستم با طراحی شبکه مش بندی شده، باعث ایجاد هم بندی گسترده، مسیرهای کوتاه و کم مقاومت می شود تا نویزها به سرعت تخلیه گردند. به این طریق، از تجمع انرژی های ناخواسته در نقاط حساس جلوگیری می شود. نحوه اتصال این سیستم به کف کاذب به طریق زیر است:

• ایجاد شبکه مشبک هادی در فضای زیر کف کاذب
• اتصال نقاط مختلف شبکه به شاسی های فلزی کف کاذب
• اتصال رک ها و تجهیزات به شبکه SRG برای هم پتانسیل سازی
• اتصال شبکه به سیستم ارت اصلی

الزامات کابل‌ کشی و پیکربندی اتصالات در طراحی سیستم زمین و باندینگ (مطابق IEEE 1100)

اجرای فیزیکی و کابل‌ کشی ساخت یافته در طراحی سیستم زمین و باندینگ نیازمند رعایت دقیق پارامترهای الکتریکی و فیزیکی است. در زمان وقوع صاعقه یا نویزهای سویچینگ با فرکانس بالا، مقاومت اهمی کابل اهمیت کمتری نسبت به پیدا می‌ کند. بر اساس استاندارد IEEE 1100، برای کنترل این پارامترها و تخلیه ایمن جریان، رعایت الزامات زیر در کابل‌ کشی اتاق سرور حیاتی است:

۱. معماری سلسله‌ مراتبی شینه‌ های مسی (TMGB و TGB) :

در ساختار استاندارد دیتاسنتر، توزیع اتصالات زمین نباید به‌ صورت تصادفی انجام شود، بلکه نیازمند یک معماری درختی و متمرکز است:

• شینه اصلی زمین مخابراتی (TMGB – Telecommunications Main Grounding Busbar): نقطه مرکزی و مرجع کل سیستم است که معمولاً از مس خالص با ضخامت بالا ساخته می‌ شود و مستقیماً به الکترود زمین ساختمان متصل می‌ گردد.

• شینه‌ های فرعی زمین مخابراتی (TGB): این شینه‌ ها در نقاط مختلف اتاق سرور نصب شده و از طریق کابل‌ های قطور هم‌ بندی (Backbone) به TMGB متصل می‌ شوند. در یک اجرای اصولی، تمامی رک‌ ها، لدرها و سینی‌ های کابل ابتدا به TGB ناحیه خود هم‌ بندی می‌ شوند.

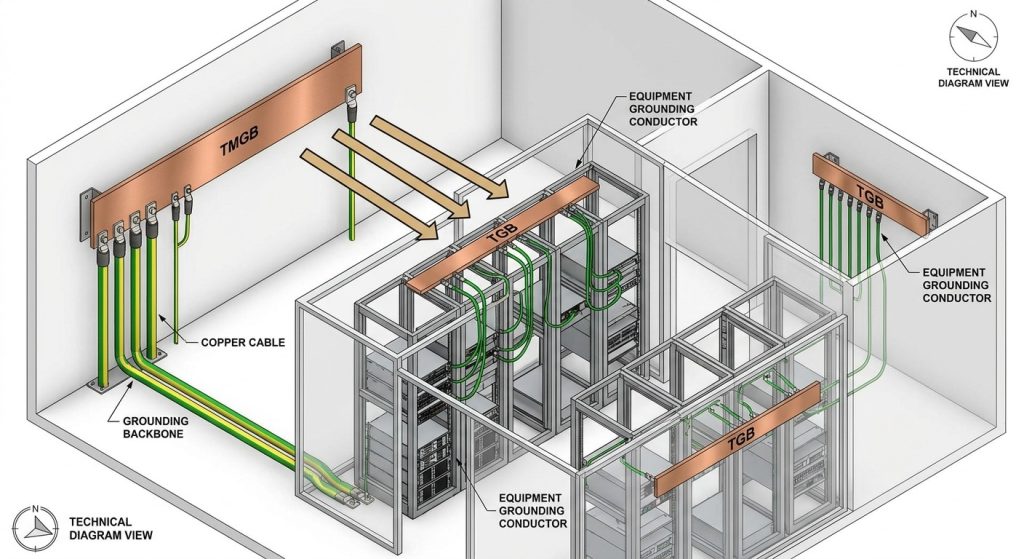

معماری سلسله‌ مراتبی شینه‌ های مسی (TMGB و TGB)

۲. محدودیت طول و سطح مقطع کابل‌ های باندینگ در طراحی سیستم زمین و باندینگ:

هادی‌ ها باید در کوتاه‌ ترین مسیر ممکن (Shortest Practical Path) نصب شوند. افزایش طول کابل باندینگ به معنای افزایش خطی امپدانس است. در زمان عبور جریان‌ های لحظه‌ ای و شدید، این امپدانس باعث ایجاد اختلاف پتانسیل خطرناک (ΔV) روی بدنه فلزی رک‌ ها می‌ شود. کابل‌ های ارتباطی تجهیزات به شینه‌ ها باید حداقل طول مجاز را داشته باشند و سطح مقطع آن‌ ها بر اساس جریان خطای احتمالی و مطابق استانداردهای AWG (مانند سیم شماره ۶ AWG برای اتصالات رک به شبکه SRG) به دقت محاسبه گردد.

۳. مدیریت شعاع خمش و ممنوعیت ایجاد حلقه‌ های تیز (Sharp Bends):

یکی از حیاتی‌ ترین و در عین حال رایج‌ ترین اشتباهات در کابل‌ کشی سیستم ارتینگ، عدم توجه به مسیر هدایت کابل است. کابل‌ های ارت و باندینگ به هیچ‌ وجه نباید دارای زاویه تند (۹۰ درجه یا کمتر) و حلقه‌ های بسته (U-Turns) باشند. دلیل این امر پدیده فیزیکی اندوکتانس (Inductance) است؛ در فرکانس‌ های بالا (مانند جریان Surge)، زوایای تیز باعث افزایش ناگهانی مقاومت سلفی کابل می‌ شوند. در این حالت، جریان به جای عبور از کابل، در نقطه خمش دچار حالت خفگی شده و به سمت سایر تجهیزات حساس الکترونیکی آرک (Arc) می‌ زند. استاندارد IEEE 1100 صراحتاً الزام می‌ کند که تغییر مسیر کابل‌ ها باید با قوس ملایم و با حداقل شعاع خمش ۲۰ سانتی‌متر (۸ اینچ) انجام پذیرد.

رایج‌ ترین اشتباهات مهندسی در اجرای طراحی سیستم زمین و باندینگ اتاق سرور (مطابق IEEE 1100)

با وجود تدوین استانداردهای سخت‌ گیرانه‌ ای مانند IEEE 1100 (کتاب زمرد)، بسیاری از پیمانکاران در زمان راه‌ اندازی دیتاسنترها همچنان از رویکردهای سنتی برق ساختمان استفاده می‌ کنند. این رویکردها در محیط‌ های فرکانس‌ بالا و حساس IT کاملاً مخرب هستند. در یک طراحی سیستم زمین و باندینگ استاندارد، هدف تنها جلوگیری از برق‌ گرفتگی نیست، بلکه مدیریت امپدانس، حذف نویز و یکپارچگی سیگنال در اولویت قرار دارد.

در ادامه، فاحش‌ ترین خطاهای اجرایی که منجر به ناپایداری شبکه‌ های دیتاسنتر و نقض الزامات IEEE 1100 می‌ شوند، بررسی شده است:

۱. توهم «زمین ایزوله» و ایجاد چاه ارت مجزا (Isolated Grounding Myth)

یکی از خطرناک‌ ترین اشتباهات در دیتاسنترهای ایران، حفر یک چاه ارت مستقل (به‌عنوان ارت تمیز یا Clean Earth) برای رک‌ ها و جدا کردن آن از ارت برق ساختمان (Dirty Earth) است. استاندارد IEEE 1100 به شدت این کار را منع می‌ کند. در صورت وقوع صاعقه یا اتصال کوتاه، اختلاف پتانسیل عظیمی (گاهی تا چند کیلوولت) بین این دو چاه ارت ایجاد می‌ شود. این اختلاف ولتاژ برای هم‌ سطح شدن، مسیر خود را از طریق بردهای حساس سرورها و کابل‌ های شبکه پیدا کرده و باعث سوختگی قطعی تجهیزات می‌ شود. تمامی شبکه‌ های ارت باید در نهایت به یک نقطه مرجع واحد (Single-Point Grounding) یا شبکه CBN متصل و هم‌ پتانسیل شوند.

۲. اجرای هم‌ بندی رک‌ ها به‌ صورت زنجیره‌ ای (Daisy-Chaining)

اتصال کابل ارت از یک رک به رک بعدی و در نهایت اتصال آخرین رک به باس‌ بار (شینه)، یک خطای معماری است. در این حالت:

• مجموع امپدانس (Impedance) کابل‌ ها به صورت تصاعدی بالا می‌ رود.

• در صورت قطع شدن کابل در وسط زنجیره، تمامی رک‌ های بعد از آن اتصال زمین خود را از دست می‌ دهند. در طراحی سیستم زمین و باندینگ استاندارد، اتصالات باید به صورت ستاره‌ ای (Star Topology) اجرا شوند؛ یعنی هر رک باید با یک هادی مستقل و مستقیم به شبکه SRG زیر کف کاذب یا شینه TGB متصل گردد.

۳. نادیده گرفتن اثر پوستی در فرکانس‌ های بالا (Skin Effect)

در جریان‌ های لحظه‌ ای مانند سرج (Surge) یا نویزهای فرکانس بالا (EMI/RFI)، جریان الکتریکی تمایلی به عبور از مرکز مغزی کابل ندارد و صرفاً از روی سطح هادی عبور می‌ کند که به آن اثر پوستی (Skin Effect) می‌ گویند. استفاده از کابل‌ های مفتولی یا افشانِ گرد و قطور برای هم‌ بندی تجهیزات مجاور، مقاومت سلفی را به شدت بالا می‌ برد. برای اتصالات کوتاه (مثلاً اتصال بدنه سرور به شینه رک)، استاندارد توصیه می‌ کند از تسمه‌ های مسی بافته‌ شده (Flat Braided Copper Straps) استفاده شود، زیرا سطح مقطع خارجی بسیار بیشتری نسبت به کابل‌ های گرد دارند و امپدانس فرکانس بالا را کاهش می‌ دهند.

۴. اتصال نول به ارت در تابلوهای توزیع فرعی اتاق سرور (N-G Bond in Subpanels)

یکی از دلایل اصلی ایجاد نویزهای الکترومغناطیسی و حلقه‌ های زمین (Ground Loops)، پیوند غیرمجاز سیم نول و ارت (N-G Bond) در تابلوهای برق توزیع فرعی (PDUهای دیتاسنتر) است. استاندارد تأکید دارد که اتصال نول به ارت باید فقط و فقط یک‌ بار در نقطه ورودی سرویس اصلی ساختمان (Main Service Entrance) یا در ثانویه ترانسفورماتورهای ایزوله (به‌ عنوان سیستم‌ های جداگانه مشتق‌شده – SDS) انجام شود. تکرار این پیوند در تابلوهای اتاق سرور باعث می‌ شود جریان‌ های برگشتی نول، شبکه باندینگ را مسیر بازگشت خود فرض کرده و جریان‌ های سرگردان (Objectionable Currents) را روی بدنه رک‌ ها ایجاد کنند.

۵. تکیه بر اتصالات مکانیکی و رنگ‌ شده به جای جامپرهای مسی

رنگ کوره‌ ای رک‌ ها، پایه‌ های کف کاذب و سینی‌ های کابل، ذاتا عایق الکتریکی هستند. یکی از اشتباهات رایج، اتصال کابل شوی ارت روی سطح رنگ‌ شده رک یا تکیه بر پیچ و مهره‌ های فیزیکی برای هم‌ بندی است. در اجرای صحیح طراحی سیستم زمین و باندینگ، باید رنگ محل اتصال با ابزار تراشیده شود یا از واشرهای خورشیدی (Paint-piercing Star Washers) استفاده گردد تا اتصال فلز با فلز (Metal-to-Metal) تضمین شود. همچنین درب‌ های متحرک رک‌ ها باید حتماً توسط یک جامپر مسی انعطاف‌ پذیر (Bonding Jumper) به شاسی اصلی رک هم‌ بندی شوند؛ تکیه بر لولای فلزی درب برای انتقال جریان خطا مطلقاً غیرمجاز است.

مقایسه شبکه‌ های IBN و CBN در معماری دیتاسنتر

شبکه باندینگ ایزوله IBN در طراحی سیستم زمین و باندینگ، شبکه ای است که یک اتصال تک نقطه ای به یک شبکه باندینگ ایزوله دیگر یا شبکه باندینگ مشترک ایجاد کرده و به این طریق با سایر اجزای فلزی ساختمان ارتباط برقرار می کند. در حالی که شبکه باندینگ مشترک یا CBN یک شبکه مش شده برای ایجاد باندینگ و ارتینگ در داخل یک ساختمان است. این شبکه مجموعه ای از اجزای فلزی است که به صورت عمدی یا اتفاقی به یکدیگر وصل شده اند تا شبکه هم بندی را در ساختمان تشکیل دهند. این شبکه دارای توپولوژی مشبک است و از طریق یک یا چند کنداکتور اتصال به زمین، به سیستم الکترود زمین متصل می شود. در استاندارد IEEE 1100 ذکر شده است که توپولوژی پیش فرض باندینگ تجهیزات، شبکه باندینگ مشترک یا CBN است.

جمع بندی

پیاده‌ سازی مهندسی و رعایت استانداردهای جهانی مانند IEEE 1100، نقشی استراتژیک در پایداری زیرساخت‌ های فناوری اطلاعات دارد. یک طراحی سیستم زمین و باندینگ اصولی، با ایجاد سطح هم‌ پتانسیل و مسیرهای با امپدانس پایین، از تجهیزات گران‌ قیمت در برابر آسیب‌ های الکتریکی و نویزهای الکترومغناطیسی محافظت می‌ کند. در مقابل، هرگونه ضعف در طراحی یا اجرای غیراستاندارد این شبکه، منجر به تخریب قطعات سخت‌ افزاری، قطعی سرویس‌ ها (Downtime) و تحمیل خسارات سنگین به سازمان خواهد شد.
