توسعه روزافزون تجهیزات دیتاسنتر، خوشه های پردازش هوش مصنوعی (AI) و شبکه های ابری، مهندسان زیرساخت را ناگزیر به استقرار لینک های پرسرعت فیبر نوری با ظرفیت های ۱۰۰G، ۴۰۰G و حتی بالاتر کرده است. در نگاه اول و با تکیه بر تجربیات شبکه های مخابراتی راه دور (Long-Haul)، ممکن است تصور شود که راه اندازی ارتباطات نوری در مسافت های بسیار کوتاه (نظیر اتصالات داخل یک رک یا بین رک های مجاور در فواصل کمتر از ۱۰۰ متر) امری ساده و فارغ از پیچیدگی های فنی است. با این حال، تحلیل های تخصصی و تجربیات میدانی حاکی از آن است که فواصل کوتاه مجموعه ای از چالش های پنهان، متناقض و گاه به شدت مخرب را به همراه دارند.
در شبکه های نوری کوتاه برد، مسائلی که در فواصل طولانی نقطه قوت محسوب میشوند (مانند توان بالای لیزر)، به نقاط ضعف و بحران های سخت افزاری تبدیل می گردند. پدیده هایی نظیر اشباع گیرنده، اثرات مخرب پاشندگی پالس ها در سرعت های فوق بالا، محدودیت های فیزیکی خمش کابل در داکت های متراکم و همچنین ناتوانی تجهیزات تست در تفکیک خطاها، مهندسی این شبکه ها را به یک چالش چندوجهی تبدیل کرده است. این گزارش تخصصی با رویکردی عمیق و مبتنی بر استانداردهای بین المللی، به بررسی جامع این چالش ها پرداخته و راهکارهای علمی و کاربردی برای غلبه بر آن ها را ارائه می دهد.
چرا گیرنده های نوری در فواصل کوتاه دچار سوختگی یا خطا می شوند؟
یکی از اصلی ترین دغدغه های مهندسان شبکه در استقرار لینک های پرسرعت فیبر نوری در فواصل کوتاه، پدیده اشباع ماژول گیرنده (Receiver Saturation) است. ماژول های فرستنده نوری (مانند ماژول های SFP یا QSFP) در اصل به گونه ای مهندسی شده اند که نور را با توان بالایی به داخل هسته فیبر پمپاژ کنند تا سیگنال بتواند پس از غلبه بر افت سیگنال طبیعی در کیلومترها کابل، به مقصد برسد.
اما در اتصالات کوتاه (مثلاً کابل کشی ۵ الی ۲۰ متری بین دو سوئیچ شبکه)، افت مسیر تقریباً معادل صفر است. اگر یک فرستنده لیزری توانی معادل +۳ dBm تولید کند، این سیگنال با همان قدرت کوبنده به فتودیود (Photodiode) گیرنده برخورد می کند. چنانچه حداکثر توان قابل تحمل گیرنده (Overload Threshold) در محدوده -۶ dBm باشد، اختلاف توانی معادل ۹ دسیبل بالاتر از آستانه تحمل، وارد ماژول می شود. این اضافه بار نوری، گیرنده را اصطلاحاً «کور» یا اشباع می کند و به دو پیامد جبران ناپذیر می انجامد:
- افزایش شدید نرخ خطای بیت (Bit Error Rate – BER) به دلیل ناتوانی گیرنده در تشخیص مرز بین صفر و یک های منطقی.
- آسیب فیزیکی دائمی و سوختگی قطعات حساس گیرنده در اثر دریافت انرژی نوری متمرکز.
راهکار عملی: استفاده استراتژیک از تضعیف کننده نوری (Optical Attenuator)
برای محافظت از تجهیزات اکتیو شبکه و حفظ پایداری سیگنال، متخصصان استفاده از تضعیف کننده نوری را الزامی می دانند. این قطعات پسیو، با ایجاد یک مقاومت نوری کنترل شده (از طریق جذب نور توسط شیشه های دوپشده یا ایجاد شکاف هوایی برای پراکندگی نور)، توان سیگنال را پیش از ورود به گیرنده کاهش می دهند.
محاسبه دقیق میزان تضعیف مورد نیاز برای جلوگیری از اشباع شبکه، طبق مراحل استاندارد زیر انجام می شود:
- گام اول (بررسی توان فرستنده): توان خروجی لیزر فرستنده (Transmitter Power) را از روی دیتاشیت یا با دستگاه پاورمتر بررسی کنید (مثلاً ۳ dBm).
- گام دوم (شناسایی حد تحمل گیرنده): حداکثر توان ورودی مجاز گیرنده (Receiver Overload) را شناسایی کنید (مثلاً -۶ dBm).
- گام سوم (محاسبه افت مسیر): تلفات طبیعی کابل، جوش ها و کانکتورها را اندازه بگیرید (مثلاً در یک لینک ۵ متری، این عدد حدود ۰٫۵ dB است).
- گام چهارم (تعیین مقدار تضعیف کننده): با استفاده از فرمول تخصصی، حداقل تضعیف لازم به دست می آید: توان فرستنده منهای حداکثر توان مجاز گیرنده منهای افت مسیر. در این مثال: (3) – (-6) – 0.5 = 8.5 dB. بنابراین استفاده از یک تضعیف کننده نوری ۱۰ دسی بلی برای ایجاد حاشیه امنیت (Margin) بهترین انتخاب است.
ابزار محاسبهگر تضعیفکننده نوری
پیشگیری از اشباع گیرنده و محاسبه حاشیه امنیت لینک
تفاوت و انتخاب استراتژیک بین کابل های DAC، AOC و ماژول های نوری
یکی از مهم ترین تصمیمات معماری در استقرار شبکه های نوری کوتاه برد، انتخاب نوع رابط فیزیکی میان سرورها، ذخیره سازها و سوئیچ ها (معماری Spine-Leaf) است. اشتباه در این انتخاب می تواند به گلوگاه های حرارتی، اتلاف بودجه کلان و افزایش تاخیر (Latency) منجر شود.
تکنولوژی های موجود عموماً به سه دسته تقسیم می شوند: کابل های DAC (مسی با اتصال مستقیم)، کابل های AOC (کابل نوری اکتیو) و ترکیب سنتی پچ کورد نوری با ماژول های پلاگین (Transceivers). برای درک بهتر تفاوت این استانداردها، اطلاعات مقایسه ای آن ها در جدول زیر تدوین شده است:
| پارامتر کلیدی | کابل های DAC (مس متصل مستقیم) | کابل های AOC (کابل نوری اکتیو) | ماژول های نوری پلاگین (Transceivers) + فیبر |
| رسانای انتقال | مس (Twinaxial) | فیبر نوری ادغام شده در کابل | پچ کورد نوری (سینگل مود یا مالتی مود) |
| فاصله کاربردی بهینه | زیر ۳ متر (حداکثر ۵ تا ۷ متر) | ۵ الی ۱۰۰ متر | ۱۰۰ متر تا بیش از ۴۰ کیلومتر |
| مصرف انرژی | بسیار ناچیز (کمتر از ۰٫۱۵ وات) | پایین (حدود ۱ الی ۲ وات در هر سمت) | بالا (بین ۲ تا ۵ وات برای هر ماژول) |
| میزان تاخیر (Latency) | فوق العاده پایین (الکترونها سریع تر مسیر مس را طی می کنند) | اندکی بالاتر (به دلیل تبدیل مدام الکترواپتیکال) | وابسته به نوع پردازش و فواصل |
| مدیریت فیزیکی و خنک کنندگی | کابل ها ضخیم، سنگین و مخل گردش هوای رک هستند | کابل ها بسیار ظریف، سبک و منعطف هستند | انعطاف پذیری عالی با امکان ساختاربندی منظم |
| مصونیت در برابر نویز (EMI) | ضعیف (حساس به نویزهای سرورها) | مصونیت ۱۰۰ درصدی در برابر اختلالات الکترومغناطیسی | مصونیت کامل |
بینش معماری شبکه: برای اتصال سرورها به سوئیچ های بالای رک (Top-of-Rack – ToR) در فواصل زیر ۳ متر، کابل های DAC به دلیل هزینه اندک و عدم تولید گرما، انتخاب مهندسی اول هستند. اما با افزایش سرعت به ۱۰۰G و ۴۰۰G، مسافت پشتیبانی شده توسط مس به شدت افت می کند. در اینجا کابل های AOC وارد عمل می شوند. این کابل ها، ماژول های لیزری را درون کانکتورهای خود پنهان کرده اند و بدون ایجاد اختلال در گردش هوای رک های متراکم، داده ها را میان رک های مجاور تا ۱۰۰ متر جابجا می کنند. در مقیاس های فراتر از یک سالن دیتاسنتر یا بین ساختمان ها، تنها گزینه استاندارد استفاده از ماژول های فیبر نوری به همراه پچ کوردهای مجزا است که امکان استفاده مجدد از زیرساخت کابل را در آینده فراهم می سازد.
چالش محدودیت فضا و خطر تلفات خمش (Macrobending Loss)
در طراحی شبکه های سازمانی و هنگام اجرای فیبرنوری FTTH در محیط های مسکونی یا تجاری، مهندسان دائماً با فضاهای متراکم، داکت های باریک و گوشه های تند دیوارها روبرو هستند. فیبرهای نوری مرسوم (مانند استانداردهای رده ITU-T G.652.D) به شدت به شعاع خمش (Bend Radius) حساس هستند.

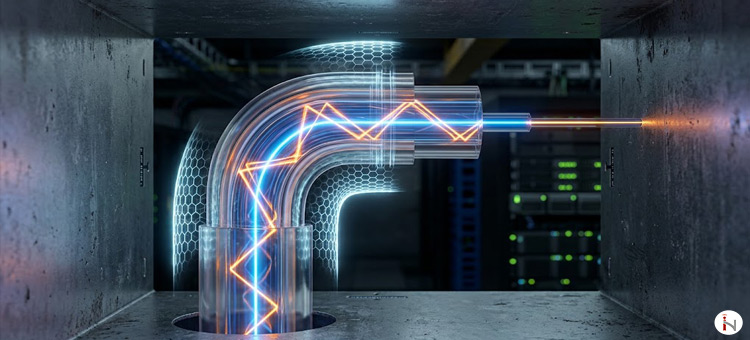

زمانی که این دسته از کابل ها را بیش از حدِ مجاز (معمولاً کمتر از ۳۰ میلیمتر) خم کنیم، ویژگی «بازتاب کلی داخلی» (Total Internal Reflection) در نقطه خمش دچار اختلال می شود. در این حالت، فوتون های نوری از هسته اصلی فرار کرده و وارد لایه محافظ کِلَدینگ (Cladding) می شوند. این پدیده باعث بروز افتی مخرب به نام «تلفات ماکروبندینگ» می شود که در صورت تعدد خمش ها در مسیر کوتاه، می تواند شبکه را به طور کامل از کار بیندازد.
مطالعه کنید: حفاری فیبر نوری
برای مقابله با این بحران فیزیکی در شبکه های نوری کوتاه برد، صنعت مخابرات استانداردی تحول آفرین به نام ITU-T G.657.A2 را معرفی کرده است. این فیبرهای غیرحساس به خمش (Bend-Insensitive)، به یک پوشش نوری هوشمند با ضریب شکست متفاوت مجهز هستند که مانند یک آینه دیواره دار عمل کرده و نورهای نشت یافته را بلافاصله به درون هسته باز می گرداند. استفاده از فیبرهای G.657.A2، شعاع خمش مجاز کابل را تا ۷٫۵ میلی متر کاهش می دهد. این دستاورد علمی به تکنسینها اجازه می دهد تا بدون نگرانی از افت سیگنال، کابلها را از پرپیچ و خم ترین داکت ها و پنل های متراکم عبور دهند، که نتیجه آن کاهش هزینه های نگهداری و افزایش پایداری کلان شبکه است.
چالش های عیب یابی و خطای اندازه گیری: مناطق مرده در دستگاه OTDR
پس از استقرار کابل ها و نصب تجهیزات اکتیو شبکه، مرحله تست و عیب یابی با استفاده از دستگاه OTDR (بازتاب سنج نوری حوزه زمان) انجام می پذیرد. اساس کار این دستگاه ارسال پالس های قدرتمند لیزر و ثبت بازتاب های برگشتی (بازتاب فرسنل و پراکندگی رایلی) برای محاسبه متراژ، مکان دقیق قطعی ها و ارزیابی کیفیت جوش های فیوژن است.
با این حال، دستگاه OTDR در مواجهه با لینک های پرسرعت فیبر نوریِ کوتاه، با چالشی بنیادین به نام «مناطق مرده» (Dead Zones) روبرو می شود. هنگامی که پالس پرقدرت نوری به اولین کانکتور ابتدای مسیر برخورد می کند، یک بازتاب بسیار شدید (بیش از ۴۰۰۰ برابر سیگنال های عادی) به سمت سنسور OTDR بر می گردد. این درخشش ناگهانی، حسگر نوری دستگاه را برای کسر کوچکی از زمان «کور» یا اشباع می کند. تا زمانی که حسگر به حالت عادی بازگردد، مسافتی از فیبر طی شده است که دستگاه هیچ گونه دیدی نسبت به وقایع داخل آن ندارد.
مناطق مرده به دو دسته اصلی تقسیم می شوند:
۱. منطقه مرده رویداد (Event Dead Zone – EDZ): این پارامتر تعیین می کند که دستگاه تا چه مسافتی قادر به تفکیک دو کانکتور یا دو رویداد متوالی نیست. در شبکه های دیتاسنتری که ممکن است چندین پنل و پچ کورد در فواصل ۱ متری از هم قرار داشته باشند، بزرگ بودن متراژ EDZ باعث می شود دو کانکتور به عنوان یک رویدادِ واحد روی گراف ظاهر شوند.
۲. منطقه مرده تضعیف (Attenuation Dead Zone – ADZ): این ناحیه مسافتی است که دستگاه پس از یک بازتاب شدید نیاز دارد تا به خط پایه (پایداری) برسد و بتواند افت سیگنال خالص (مانند یک خمش یا جوش بد) را اندازه گیری کند.
اگر طول کل کابل تنها چند متر باشد، ممکن است تمام مسیر تحت تاثیر همین کوری اولیه سنسور قرار گیرد و تکنسین عملاً هیچ گراف درستی از شبکه دریافت نکند.
پروتکل های مهندسی برای دور زدن مناطق مرده OTDR
برای رفع این نقطه کور سیستماتیک، استانداردهای آزمایش شبکه رویه های زیر را الزامی می دانند:
- به کارگیری کابل های پرتاب (Launch Cables) و دریافت (Receive Cables): با اتصال یک حلقه کابل استاندارد (مثلاً ۱۰۰ متری) بین دستگاه OTDR و ابتدای شبکه واقعی، بازتاب اولیه و منطقه مرده درون کابل پرتاب اتفاق می افتد. در نتیجه، اولین کانکتور شبکه اصلی با شفافیت کامل روی نمودار ثبت می شود.
- تنظیم هوشمندانه عرض پالس (Pulse Width): انتخاب عرض پالس های بسیار کوتاه (در حد چند نانوثانیه)، زمان اشباع گیرنده را به حداقل می رساند. اگرچه این کار باعث کاهش توان نفوذ پالس در فواصل کیلومتری می شود، اما برای لینک های کوتاه، رزولوشن گراف را به طرز چشمگیری بالا برده و طول مناطق مرده را کاهش می دهد.
- آزمایش در طول موج های دوگانه: تست فیبر در هر دو طول موج ۱۳۱۰ و ۱۵۵۰ نانومتر ضروری است. در صورتی که افت شدیدی در ۱۵۵۰ نانومتر رویت شود درحالیکه ۱۳۱۰ نانومتر وضعیت نرمالی دارد، کارشناس بلافاصله متوجه وجود خمش بیش از حد (خارج از شعاع استاندارد) در داکت ها خواهد شد.
نتیجه گیری
پیاده سازی موفقیت آمیز لینک های پرسرعت فیبر نوری در مقیاس های دیتاسنتر یا لوکال، فراتر از کشیدن ساده کابل هاست. همان گونه که شواهد تخصصی این گزارش تبیین نمود، یک تکنسین شبکه باید بر چالش های پیچیده ای نظیر کنترل توان برای جلوگیری از سوختگی ماژول ها توسط تضعیف کننده نوری، مهار پاشندگی کروماتیک و انتخاب استراتژیک از میان کابل های DAC، کابل های AOC و ترنسیورهای سنتی تسلط کامل داشته باشد.
طراحی شبکه های مدرن و اجرای سیستم GPON مستلزم درک عمیقی از فیزیک نور و محدودیت های مکانیکی فیبرها است؛ از همین رو بکارگیری فیبرهای ضدخمش نسل G.657.A2 برای حفظ انسجام شبکه در داکت های ساختمانی، و استفاده از پروتکل های حرفه ای نظیر کابل های پرتاب برای کالیبراسیون دستگاه OTDR، تضمین کننده یک اتصال بی نقص و پایدار خواهد بود. متخصصان با پیاده سازی این اصول مهندسی، نه تنها پایداری ترافیک ۱۰۰G و ۴۰۰G را در شبکه های امروز به حداکثر می رسانند، بلکه زیرساخت را برای ورود به عصر پردازش های ابری سنگین تر کاملاً آماده و مصون سازی می کنند.
این گزارش صرفاً جهت اطلاع رسانی تخصصی در حوزه زیرساخت فناوری اطلاعات تدوین شده است. برای تصمیم گیری های حیاتی مرتبط با ایمنی و استانداردسازی شبکه ها، مشورت با مهندسان واجد شرایط و متخصصان تایید شده الزامی است.
