کف کاذب دیتاسنتر یکی از اجزای حیاتی زیرساخت دیتاسنترهای مدرن است. این سیستم نه تنها مدیریت کابل ها و مسیرهای عبور را آسان می کند، بلکه نقش مهمی در خنک سازی تجهیزات، ایمنی پرسنل و انعطاف پذیری طراحی داخلی دارد. استانداردهای بین المللی مختلف، از جمله EN 12825، TIA-942 و ANSI/ESD S20.20، بر طراحی و اجرای کف کاذب نظارت دارند تا اطمینان حاصل شود که سیستم قادر به تحمل بارهای سنگین، جریان هوای بهینه و محیط های کنترل شده الکترواستاتیکی باشد.
مطالعه کنید: تاثیر پشتیبانی شبکه بر بهبود کیفیت ارتباطات داخلی و افزایش سرعت

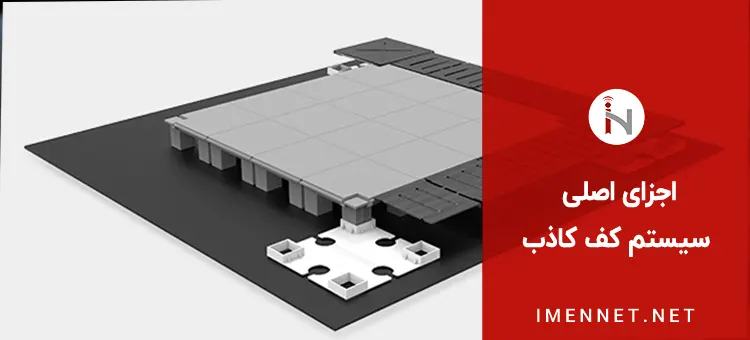

اجزای اصلی سیستم کف کاذب
سیستم کف کاذب از اجزای مهندسی شده ای تشکیل شده که هرکدام نقش ویژه ای در عملکرد ایمن و پایدار دیتاسنتر دارند. مهم ترین این اجزا عبارتند از:
- تایل های کف کاذب: قطعات قابل جابجایی که سطح کف را تشکیل می دهند و باید ظرفیت باربری کافی برای حمایت از تجهیزات سنگین مانند رک های سرور داشته باشند. تایل های استاندارد می توانند حداکثر 1240 کیلوگرم بار را تحمل کنند.
- استرینگرها و پایه ها: اجزای فلزی که تایل ها را تثبیت کرده و بار را یکنواخت توزیع می کنند و امکان دسترسی آسان به فضای زیر کف را فراهم می آورند.
- پوشش ضد الکتریسیته ساکن (ESD): محافظت از تجهیزات حساس در برابر تخلیه الکتریسیته ساکن و تضمین ایمنی پرسنل.
انواع تایل های کف کاذب
تایل ها می توانند از جنس های مختلف ساخته شوند:
- فولادی: با هسته سیمانی، مقاوم در برابر آتش و مناسب دیتاسنترهای پر بار
- آلومینیومی: سبک، مقاوم در برابر خوردگی و مناسب محیط های مرطوب
- کامپوزیتی: ترکیبی از مواد برای خواص ویژه
- HPL (High-Pressure Laminate): سطح مقاوم در برابر سایش و ضربه
بخوانید: پشتیبانی شبکه کامپیوتری چگونه سازمان ها را کارآمدتر می کند؟
ارتفاع استاندارد و مدیریت جریان هوا
انتخاب ارتفاع کف کاذب بر اساس نیازهای کابل کشی، سیستم خنک سازی و توسعه آینده صورت می گیرد. طبق استاندارد TIA-942-B، حداقل ارتفاع پیشنهادی برای دیتاسنترها 300 میلی متر است. ارتفاع مناسب باعث بهبود توزیع هوا، انعطاف پذیری و دسترسی آسان به زیرساخت ها می شود. تایلهای مشبک معمولاً بین 25 تا 50 درصد بازشو دارند تا جریان هوای سرد بهینه شود.

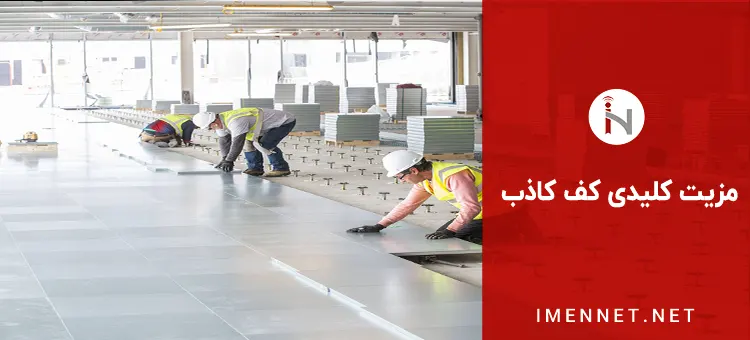

مزیت کلیدی کف کاذب
کف کاذب امکان مدیریت کابلها، بهینه سازی جریان هوا و محافظت از تجهیزات حساس را فراهم می کند و زیرساخت دیتاسنتر را پایدار و ایمن می سازد.
استانداردهای بینالمللی
برای طراحی کف کاذب دیتاسنتر باید از استانداردهای معتبر پیروی کرد:
- EN 12825: استاندارد اروپایی کف های دسترسی
- TIA-942-B: الزامات زیرساخت دیتاسنتر
- ANSI/ESD S20.20: کنترل الکتریسیته ساکن
- ISO 22237: الزامات زیرساخت فیزیکی دیتاسنتر
- NFPA 75: حفاظت در برابر آتش برای تجهیزات IT
مطلب مفید: سقف و کف کاذب اتاق سرور * هزینه نصب و اجرای استاندارد
نکات مهم در کف کاذب دیتاسنتر
در طراحی کف کاذب دیتاسنتر، توجه به تحمل بار مکانیکی، مدیریت جریان هوا، ایمنی کابل کشی و رعایت استانداردهای ضد حریق و ضد الکتریسیته ساکن اهمیت زیادی دارد. پنل های کف باید توان تحمل وزن رک ها، UPS، باتری ها و تجهیزات سنگین را داشته باشند و در برابر خمش، لرزش و ضربه مقاوم باشند. همچنین ارتفاع کف کاذب باید متناسب با حجم کابل ها، مسیرهای سرمایش و نیازهای توسعه آینده انتخاب شود تا گردش هوای سرد و گرم به درستی کنترل شود و نقاط داغ ایجاد نشود.
استفاده از پنل های آنتی استاتیک، ارتینگ مناسب، دریچه های تهویه استاندارد، مسیرهای کابل کشی منظم و مواد مقاوم در برابر حریق، از الزامات مهم برای افزایش پایداری و ایمنی دیتاسنتر است. در نهایت، طراحی کف کاذب باید بر اساس استانداردهایی مانند TIA-942، ISO/IEC 22237 و الزامات محلی ایمنی انجام شود تا عملکرد، نگهداری و توسعه دیتاسنتر در بلند مدت بهینه باشد.

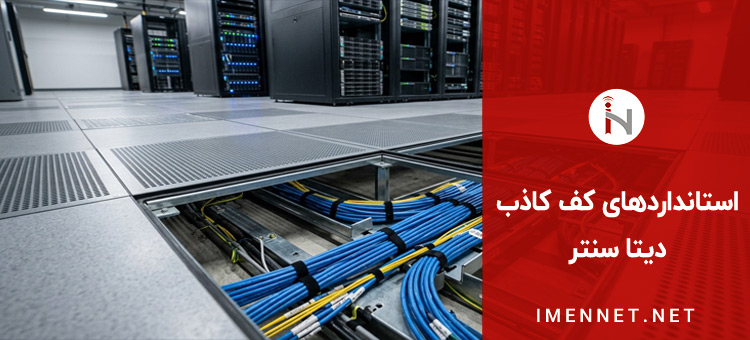

استانداردهای لازم در کف کاذب دیتاسنتر
استانداردهای لازم برای کف کاذب دیتاسنتر با هدف تأمین ایمنی، پایداری تجهیزات و بهینه سازی سرمایش تعریف می شوند. در این زمینه، استانداردهایی مانند TIA-942 و ISO/IEC 22237 برای طراحی کلی زیرساخت دیتاسنتر، EN 12825 و استانداردهای مشابه برای ارزیابی مقاومت مکانیکی پنل ها در برابر بار متمرکز و گسترده، و استانداردهای IEC 61340 یا ANSI/ESD S20.20 برای کنترل الکتریسیته ساکن اهمیت دارند. همچنین الزامات مرتبط با مقاومت در برابر حریق مانند NFPA 75، ASTM E84 یا EN 13501-1 باید در انتخاب متریال کف رعایت شود. کف کاذب دیتا سنتر باید دارای تحمل بار مناسب برای رک ها و تجهیزات سنگین، خاصیت آنتی استاتیک، اتصال صحیح به سیستم ارت، مقاومت در برابر آتش، امکان عبور ایمن کابل ها و قابلیت مدیریت جریان هوای سرد در زیر کف باشد تا عملکرد پایدار و ایمن دیتاسنتر در بلند مدت تضمین شود.
| حوزه استاندارد | استاندارد / مرجع | الزامات و مشخصات کلیدی |
|---|---|---|
| طراحی دیتاسنتر | TIA-942 | تعیین الزامات زیرساختی دیتاسنتر شامل کف کاذب، مسیر کابلکشی، توزیع هوا، تحمل بار و افزونگی |
| طراحی و ساخت دیتاسنتر | ISO/IEC 22237 | الزامات جامع طراحی فضا، کف، مقاومت مکانیکی، ایمنی و بهرهوری انرژی |
| سیستم های کف دسترسی | EN 12825 | طبقه بندی کف کاذب بر اساس تحمل بار نقطه ای، بار گسترده، ضربه و خمش |
| مقاومت در برابر حریق | EN 13501-1 / ASTM E84 | طبقه بندی واکنش به آتش مصالح کف (Flame Spread, Smoke Development) |
| ایمنی حریق سازه ای | NFPA 75 | الزامات حفاظت از تجهیزات IT، مقاومت مصالح، مدیریت کابل زیر کف |
| الکتریسیته ساکن | ANSI/ESD S20.20 / IEC 61340 | کنترل بار الکترواستاتیک، محدوده مقاومت سطحی کف (معمولاً 10⁶ تا 10⁹ اهم) |
| بارگذاری سازه ای | CISCA / PSA MOB PF2 PS | تست بار متمرکز، بار نهایی، بار یکنواخت و ضریب ایمنی پنلها |
| ارتینگ و هم بندی | TIA-607 / IEC 60364 | اتصال سیستم کف به شبکه ارت برای جلوگیری از تخلیه الکترواستاتیک |
| تهویه و جریان هوا | ASHRAE TC 9.9 | الزامات توزیع هوای سرد از زیر کف، کنترل دمای رکها |
| الزامات لرزهای | IBC / ASCE 7 | مقاومت در برابر زلزله (در مناطق لرزهخیز) |
مطالعه کنید: تحلیل هزینه های Downtime شبکه
مشخصات فنی رایج کف کاذب دیتاسنتر (بهصورت عملیاتی)
مشخصات فنی رایج کف کاذب دیتاسنتر به مجموعه ای از معیارهای عملیاتی گفته می شود که برای انتخاب، طراحی و اجرای صحیح این سیستم در محیط های حساس فناوری اطلاعات مورد استفاده قرار می گیرد. این مشخصات شامل مواردی مانند ارتفاع مناسب کف کاذب، ظرفیت تحمل بار، مقاومت الکتریکی سطح، نوع متریال پنل، کلاس مقاومت در برابر حریق و الزامات تهویه و کابل کشی است. رعایت این شاخص ها باعث می شود کف کاذب علاوه بر تحمل وزن رک ها، سرورها، UPS و تجهیزات سنگین، امکان مدیریت بهتر جریان هوا، کاهش ریسک الکتریسیته ساکن، افزایش ایمنی حریق و سهولت در نگهداری و توسعه زیرساخت دیتاسنتر را فراهم کند. به همین دلیل، بررسی مشخصات فنی پیش از اجرا نقش مهمی در افزایش پایداری، بهره وری و امنیت عملیاتی دیتاسنتر دارد.
| پارامتر | مقدار پیشنهادی در دیتاسنتر |
|---|---|
| ارتفاع کف کاذب | 30 تا 60 سانتیمتر (بسته به حجم کابل و طراحی سرمایش) |
| تحمل بار متمرکز | حداقل 4.5 تا 12 کیلو نیوتن (بسته به کلاس رک) |
| بار گسترده | 12 تا 25 کیلو نیوتن بر مترمربع |
| مقاومت الکتریکی سطح | 10⁶ تا 10⁹ اهم (آنتیاستاتیک) |
| کلاس حریق | حداقل Class B یا معادل آن |
| جنس پنل | فولادی با هسته سیمانی یا سولفات کلسیم High Density |
جمع بندی
یک سیستم کف کاذب استاندارد، با ارتفاع مناسب، تایل های مقاوم، استرینگرهای مستحکم و پوشش ضد الکتریسیته ساکن، بهره وری انرژی، پایداری تجهیزات و ایمنی پرسنل را افزایش می دهد. رعایت استانداردها و استفاده از مواد با کیفیت، عملکرد بلند مدت و انعطاف پذیری دیتاسنتر را تضمین می کند و سرمایه گذاری در این سیستم، بازگشت سرمایه قابل توجهی از طریق کاهش زمان خرابی و افزایش طول عمر تجهیزات دارد. برای کسب اطلاعات بیشتر و مشاوره در خصوص کف کاذب در دیتاسنتر با ایمن شبکه هوشمند در ارتباط باشید.
منابع:
- ANSI/ESD S20.20 Standard
- ASHRAE TC 9.9 Guidelines
- TIA-942-B Data Center Standard
- ISO 22237:2018 Requirements
- EN 12825:2001 European Standard
- Uptime Institute White Papers
- BICSI 002 Data Center Design Standard
