Structured Cabling در کارخانه : استانداردها و بهترین روش‌ها

کابل کشی ساخت یافته یا Structured Cabling در کارخانه، صرفا موضوع رد کردن چند کابل شبکه نیست؛ بلکه یک طراحی مهندسی شده برای ایجاد زیرساخت ارتباطی پایدار، مقیاس پذیر و قابل مدیریت در محیطی است که معمولا پر از نویز الکترومغناطیسی، لرزش، رطوبت، گرد و غبار و تجهیزات سنگین است. در چنین محیط هایی، هر اختلال کوچک در شبکه می تواند باعث توقف خطوط تولید، اختلال در سیستم های اسکادا، پی ال سی ها، ام ای اس و حتی سامانه های ایمنی و پایش شود.

در واقع، کابل کشی ساخت یافته شبکه در کارخانه ها باید بتواند همزمان پاسخگوی نیازهای فناوری اطلاعات و فناوری عملیاتی باشد؛ یعنی هم ترافیک معمول دیتا (سرورها، کاربران، دوربین ها) و هم ارتباطات کنترلی حساس (پی ال سی، اچ ام آی، درایوها و سنسورها) را پوشش دهد. طراحی صحیح این زیرساخت، شامل انتخاب نوع کابل، توپولوژی مناسب، مسیرهای عبور، رعایت فاصله از منابع نویز و تطابق با استانداردهای بین المللی است. حاصل این طراحی، شبکه ای است که در برابر تغییرات آینده، افزایش تجهیزات، مهاجرت به صنعت 4.0 و افزوده شدن آی او تی صنعتی انعطاف پذیر باشد.

روش‌های کابل کشی ساخت‌یافته در کارخانه‌ها

روش های کابل کشی ساخت یافته در محیط صنعتی، ادامه همان مفاهیم کلاسیک ساختمان های اداری هستند، اما با پیچیدگی بیشتر در حوزه مقاومت مکانیکی، ایمنی و تداخل الکترومغناطیسی و تفکیک نواحی تولیدی و کنترلی. ابتدا لازم است معماری کلی شبکه و نقش هر لایه مشخص شود؛ مثلا لایه توزیع در اتاق های کنترل و تابلوها، لایه دسترسی در نزدیکی ماشین آلات، و در نهایت، اتصال آنها به مرکز داده یا اتاق سرور اصلی کارخانه. در این میان، انتخاب بین کابل مسی، فیبر نوری و حتی استفاده از ترکیب آنها به فاصله ها، نرخ داده، حساسیت به نویز و الزامات تداوم سرویس بستگی دارد.

به طور کلی، انواع روش ها و معماری های Structured Cabling در کارخانه را می توان در قالب های زیر دسته بندی کرد:

• کابل کشی ستاره ای (Star Topology)
• کابل کشی ستون فقرات (Backbone Cabling) با مرکزیت اتاق های توزیع
• کابل کشی ناحیه ای (Zone Cabling)
• کابل کشی ترکیبی مسی و فیبر (Hybrid)

کابل کشی ستاره‌ای (Star)

در این روش، هر تجهیز نهایی (مثل سوئیچ های نزدیک ماشین آلات یا حتی مستقیم تا اچ ام آی یا پی ال سی) از طریق یک لینک مجزا به یک سوئیچ یا پچ پنل مرکزی در همان ناحیه متصل می شود. مزیت اصلی این روش، سادگی عیب یابی و جداسازی خرابی ها است؛ اگر یک کابل قطع شود، فقط همان لینک از دست می رود. در کارخانه ها معمولا در سطح دسترسی از توپولوژی ستاره ای استفاده می شود تا مدیریت پورت ها، وی لن ها و کیو او اس ساده تر باشد. نکته مهم، طراحی مسیر کابل ها و استفاده از داکت، سینی کابل و کانال های مجزا برای جداسازی از کابل های قدرت است.

کابل کشی ستون فقرات (Backbone)

ستون فقرات معمولا با فیبر نوری بین اتاق های توزیع و مرکز داده یا اتاق سرور اجرا می شود. در محیط کارخانه، طول مسیرها می تواند به صدها متر برسد و وجود نویز الکترومغناطیسی قوی، استفاده از مس را در این بخش پر ریسک می کند. بنابراین فیبر نوری (تک مد یا مالتی مود ام 3 و ام 4) انتخاب استاندارد برای ستون فقرات است. طراحی ستون فقرات باید افزونگی را در نظر بگیرد؛ مثلا ایجاد دو مسیر فیبر مستقل از نظر فیزیکی برای مقاومت در برابر آسیب مکانیکی یا حریق در یک مسیر.

بیشتر بدانید: کابل کشی روکار یا توکار ؟ کدام یک مناسب است؟

کابل کشی ناحیه‌ای (Zone Cabling)

در این روش، کارخانه به زون های مجزا تقسیم می شود و در هر زون، یک نقطه دسترسی ناحیه ای در نزدیکی تجهیزات تولیدی قرار می گیرد. کابل های ستون فقرات یا افقی از اتاق توزیع به این زون ها می رسند و از آنجا لینک های کوتاه تر به تجهیزات نهایی کشیده می شود. این معماری در محیط های صنعتی بسیار محبوب است، چون تغییرات در خطوط تولید (جابجایی ماشین ها، اضافه شدن سنسورها) بدون نیاز به دستکاری کابل های طولانی و اصلی انجام می شود؛ فقط کابل کشی در محدوده همان زون اصلاح می گردد.

کابل کشی ترکیبی مسی/فیبر (Hybrid)

در بسیاری از کارخانه ها، ترکیب فیبر برای ستون فقرات و کابل مسی (کَت 6 یا کَت 6 ای شیلد دار) برای لایه دسترسی، معماری بهینه ای ایجاد می کند. فیبر نوری نسبت به نویز مصون است و برای مسیرهای طولانی بین ساختمان ها یا سالن ها ایده آل است، در حالی که مس برای اتصال نزدیک به ماشین آلات، سوئیچ های صنعتی و پی ال سی ها، به شرط رعایت فاصله و شیلدینگ مناسب، از نظر هزینه و سهولت اجرا مقرون به صرفه تر است.

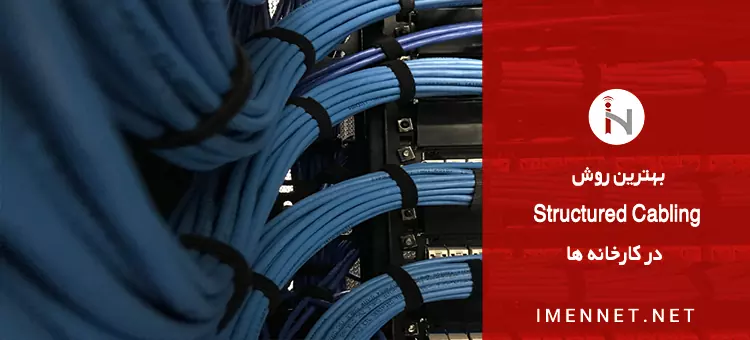

بهترین روش Structured Cabling در کارخانه

بهترین روش در محیط کارخانه ای، همیشه ترکیبی از ملاحظات فنی، عملیاتی و اقتصادی است، اما اگر بخواهیم یک الگوی مرجع ارائه دهیم، معماری ستون فقرات فیبری با ناحیه بندی و کابل کشی مسی شیلد دار در لایه دسترسی، از دید صنعتی، بسیار نزدیک به حالت ایده آل است.

در این روش، تمام اتاق های توزیع، تابلوهای اصلی شبکه و اتاق کنترل مرکزی، از طریق فیبر نوری به صورت افزونه (دو مسیر یا دو حلقه مستقل) به هم متصل می شوند؛ این کار تاثیر نویز الکترومغناطیسی و رعد و برق را به حداقل می رساند و امکان استفاده از سرعت های بالا (10 گیگ و 40 گیگ) را فراهم می کند. سپس در هر سالن تولید، یک یا چند زون تعریف می شود که در آنها سوئیچ های صنعتی با کلاس حفاظت مناسب (مثلا آی پی 30 یا آی پی 54) نصب می شوند. از این سوئیچ ها به سمت تجهیزات نهایی، کابل های مسی شیلد دار (مثل اس اف تی پی یا اف یو تی پی با دسته بندی حداقل کَت 6 ای) در مسیرهای کنترل شده (سینی کابل، لوله، کانال) کشیده می شود.

در این الگو، شبکه به صورت لایه ای و ماژولار طراحی می شود، که هم مدیریت و عیب یابی را ساده می کند و هم امکان توسعه آتی را بدون تخریب زیرساخت موجود فراهم می آورد. همچنین جداسازی منطقی بین شبکه فناوری اطلاعات (دیتای اداری، سرورهای ای آر پی و مانند آن) و شبکه فناوری عملیاتی (کنترل صنعتی) از طریق وی لن، فایروال های صنعتی و حتی جداسازی فیزیکی (سوئیچ های مجزا) ساده تر خواهد بود، چون ساختار کابل کشی از ابتدا با این تفکیک طراحی شده است.

 استاندارد TIA/EIA (مانند TIA-568)

استانداردهای تی آی ای و آی ای ای، که در آمریکا و بسیاری از پروژه های بین المللی مورد استناد قرار می گیرند، به صورت جزئی مشخص می کنند که:

• ساختار سیستم کابل کشی افقی و ستون فقرات چگونه تعریف شود.
• دسته بندی کابل ها (کَت 5 ای، کَت 6، کَت 6 ای، کَت 7) و حداقل کارایی هر کدام چه باشد.
• قوانین مربوط به حداکثر طول کابل، شعاع خمش، روش های ترمینیشن و رنگ بندی زوج ها چیست.
• نوع کانکتورها (مثل آرجی 45) و پین اوت ها (تی 568 ای و تی 568 بی) چگونه باشد.
• الزامات تست لینک ها از نظر پارامترهایی مانند نکست، فکست، رترن لاس و غیره چیست.

در محیط صنعتی، پیاده سازی تی آی ای 568 با چند نکته تکمیلی همراه است: استفاده از کابل های شیلد دار برای کاهش نویز، رعایت فاصله حداقلی از کابل های قدرت، و انتخاب دسته بندی بالاتر (مثل کَت 6 ای) برای فراهم کردن حاشیه اطمینان در برابر نویز و امکان ارتقا به سرعت های بالاتر مانند 10 گیگابیت بر ثانیه. همچنین باید توجه داشت که طول کل لینک (از پچ پنل تا سوکت نهایی) از 90 متر کابل ثابت و 10 متر پچ کورد تجاوز نکند، مگر با طراحی خاص و استفاده از تجهیزات تقویتی یا فیبر.

مطالعه بیشتر: 4 تفاوت فیبر نوری با کابل شبکه * مقایسه

استاندارد ISO/IEC 11801

استاندارد آی اس او و آی ای سی 11801 رویکردی بین المللی تر دارد و علاوه بر محیط های اداری، برای محیط های صنعتی و مراکز داده نیز پروفایل های جداگانه تعریف می کند. این استاندارد، کلاس های کارایی (کلاس دی، ای، ای ای، اف، اف ای) و انواع رسانه (مس، فیبر) را پوشش می دهد و در نسخه های جدید، شخصیت محیطی مایس را نیز لحاظ می کند؛ یعنی میزان مقاومت مورد نیاز در برابر شرایط مکانیکی، نفوذ، شرایط آب و هوایی و شیمیایی و الکترومغناطیسی.

در کارخانه ها، ارجاع به آی اس او و آی ای سی 11801 کمک می کند تا با انتخاب کلاس و دسته کابل مناسب، از ابتدا زیرساختی طراحی شود که پاسخگوی شرایط سخت صنعتی باشد. برای مثال، در محیطی با سطح نویز بالا و دمای متغیر، ممکن است لازم باشد از کابل های صنعتی با روکش مناسب (مانند ال اس زد اچ، مقاوم به روغن و مواد شیمیایی) و کلاس کارایی بالاتر استفاده شود. این استاندارد همچنین تاکید زیادی بر روی مستند سازی، برچسب گذاری و قابلیت رهگیری دارد؛ یعنی هر لینک باید به طور یکتا قابل شناسایی باشد تا در عملیات نگهداری و عیب یابی در محیط های پیچیده کارخانه ای، سادگی و سرعت عمل فراهم شود.

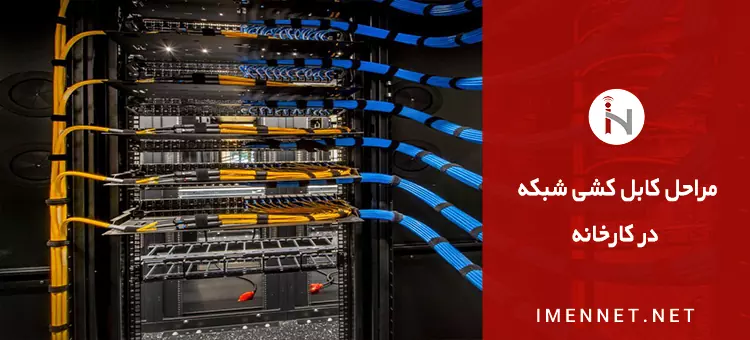

مراحل کابل کشی شبکه در کارخانه

اجرای کابل کشی شبکه به صورت ساخت یافته در کارخانه، اگر بدون فرآیند مشخص انجام شود، به سرعت به یک زیرساخت آشفته، غیر قابل گسترش و پر خرابی تبدیل می شود. بنابراین لازم است مراحل مشخصی طی شود:

1. برنامه‌ریزی

   در مرحله برنامه ریزی، ابتدا نقشه های معماری و مکانی کارخانه، مسیرهای عبور کابل، محل اتاق های توزیع، اتاق سرور و تابلوهای کنترل بررسی می شود. سپس نیازهای فعلی و آتی شبکه (تعداد نودها، نوع تجهیزات، پهنای باند مورد نیاز، تفکیک فناوری اطلاعات و فناوری عملیاتی، افزونگی) تحلیل می گردد. خروجی این مرحله، طراحی منطقی و فیزیکی شبکه، لیست متریال و نقشه های کابل کشی است. در کارخانه ها، لازم است در این مرحله با تیم های برق، اتوماسیون و ایمنی نیز هماهنگی نزدیک انجام شود.

2.  نصب کابل‌ها

   پس از نهایی شدن طراحی، مسیرهای عبور (سینی کابل، لوله، کانال، داکت، ترانکینگ) آماده شده و کابل ها بر اساس نقشه ها نصب می شوند. در محیط صنعتی، باید به شعاع خمش کابل ها، عدم کشش بیش از حد، پرهیز از عبور نزدیک و موازی با کابل های قدرت فشار قوی و عبور از مناطق پر نویز الکترومغناطیسی توجه ویژه داشت. استفاده از کابل های شیلد دار و اتصال صحیح شیلد به ارت استاندارد، یکی از کلیدی ترین نکته ها در این مرحله است.

3. نصب پچ پنل‌ها

   در اتاق های توزیع و رک ها، پچ پنل ها نصب و کابل های افقی و ستون فقرات روی آنها ترمینیت می شوند. رعایت استاندارد در چیدمان پچ پنل ها، مدیریت کابل، استفاده از نردبان ها و نگهدارنده ها، و برچسب گذاری دقیق هر پورت از ضروریات است. در کارخانه، اغلب رک ها در تابلوهای صنعتی یا رک های دیواری با کلاس حفاظتی مناسب قرار می گیرند تا در برابر گرد و غبار، رطوبت و ضربه محافظت شوند.

4.  نصب کانکتورها

   در سمت تجهیزات نهایی، کانکتورها (معمولا آرجی 45 صنعتی یا معمولی بسته به محل نصب) طبق استانداردهای تی 568 ای یا تی 568 بی پانچ می شوند. کیفیت ترمینیشن، استفاده از ابزار مناسب و تست اولیه هر ترمینیشن اهمیت دارد. در محیط های صنعتی، گاهی استفاده از کانکتورهای صنعتی با قفل مکانیکی و درجه حفاظت آی پی بالا (مثلا ام 12، آرجی 45 صنعتی آی پی 67) برای نقاطی که در معرض لرزش، گرد و غبار یا رطوبت هستند ضروری است.

5. تست و تأیید

   در پایان، هر لینک باید با استفاده از تسترهای حرفه ای مانند کابل سرتیفایر از نظر پارامترهای الکتریکی و کارایی تست شود. تست های استاندارد شامل طول، تضعیف، نکست، فکست، رترن لاس و دیلی اسکوی است. در کارخانه ها، انجام تست و تهیه گزارش مکتوب نه تنها برای تحویل پروژه مهم است، بلکه در آینده برای عیب یابی و توسعه شبکه نیز ارزشمند خواهد بود. هر لینک باید بر اساس کلاس و دسته بندی طراحی شده، نتیجه قبولی دریافت کند تا مطمئن شویم زیرساخت مطابق استاندارد کار می کند.

نکات مهم در اصول کابل کشی در محیط کارخانه

در محیط های صنعتی، چند اصل کلیدی اگر رعایت نشود، حتی بهترین طراحی روی کاغذ نیز در عمل شکست خواهد خورد. نخست، جداسازی فیزیکی کابل های دیتا از کابل های قدرت است؛ عبور کابل های شبکه در کنار کابل های موتورهای بزرگ، اینورترها و باس داکت ها، منجر به ایجاد نویز شدید و خطاهای متناوب می شود. استفاده از سینی های مجزا، عبور در تراز یا سطوح متفاوت، و رعایت فاصله حداقلی ضروری است.

دوم، انتخاب صحیح نوع کابل و روکش بر اساس شرایط محیطی کارخانه است. در محیط های گرم، مرطوب، حاوی مواد شیمیایی یا روغن، باید از کابل هایی با روکش مناسب (مانند پی وی سی صنعتی یا ال اس زد اچ مقاوم) استفاده شود. همچنین در نقاطی که کابل در معرض حرکت مکانیکی یا سایش است، باید از محافظ مکانیکی (لوله فلزی، فلکسیبل، کانال بسته) استفاده شود.

سوم، مستند سازی و برچسب گذاری دقیق است. هر دو سر هر لینک، در پچ پنل و در نقطه نهایی، باید شماره یکتا داشته باشد و این شماره در نقشه ها و مستندات ثبت شود. در غیر این صورت، کوچک ترین تغییر یا عیب یابی به پروژه ای زمان بر و پر ریسک تبدیل می شود. در کارخانه هایی با چندین سالن و صدها لینک، بدون مستند سازی، مدیریت شبکه عملا غیر ممکن است.

چهارم، در نظر گرفتن توسعه آینده است. هنگام طراحی، باید ظرفیت اضافه برای پورت ها، مسیرهای عبور و فضا در رک ها لحاظ شود تا در صورت اضافه شدن خطوط تولید، سنسورها، دوربین ها یا سیستم های جدید، نیازی به تخریب و باز طراحی کامل نباشد. تجربه نشان می دهد که در محیط صنعتی، رشد شبکه معمولا بیشتر از حدی است که در ابتدا تصور می شود.

مطلب مفید: استاندارد کابل کشی شبکه : اصول کابل کشی شبکه چیست؟

 نتیجه گیری

کابل کشی ساخت یافته یا Structured Cabling در کارخانه ها، زیرساخت حیاتی برای شبکه های فناوری اطلاعات و فناوری عملیاتی و قلب تپنده بسیاری از فرآیندهای تولید، کنترل و پایش است. تفاوت اصلی محیط صنعتی با ساختمان های اداری در الزام به مقاومت در برابر نویز، شرایط محیطی سخت و نیاز به تداوم سرویس بالا است؛ بنابراین طراحی و اجرای کابل کشی در کارخانه باید با نگاه مهندسی، مبتنی بر استانداردهای تی آی ای و آی ای ای و آی اس او و آی ای سی 11801 و همراه با معماری مناسب (ستون فقرات فیبری، ناحیه بندی، استفاده از کابل مسی شیلد دار) انجام شود.

اگر این اصول رعایت شود، کارخانه می تواند بدون نگرانی از اختلال های مکرر شبکه، به سمت دیجیتالی سازی، اتوماسیون پیشرفته، پیاده سازی سیستم های آی او تی صنعتی، مانیتورینگ لحظه ای و تحلیل داده های تولید حرکت کند. در مقابل، نادیده گرفتن استانداردها و اصول کابل کشی، دیر یا زود خود را به صورت قطعی های غیر قابل پیش بینی، خرابی پی ال سی ها، اختلال در اسکادا و هزینه های پنهان سنگین نشان خواهد داد. بنابراین سرمایه گذاری روی طراحی و اجرای حرفه ای کابل کشی ساخت یافته، در واقع سرمایه گذاری روی پایداری و بهره وری کل سیستم تولید است. شما می توانید برای دریافت اطلاعات در این زمینه با کارشناسان ایمن نت در تماس باشید.
